Anlegen eines Raster(katalog) Datasets

In diesem Abschnitt wird das Anlegen eines Rasterkatalog Datasets in einer gView Feature Database beschrieben. Dabei handelt es sich um Datasets mit nur einer Featureklasse, wobei die Geometrie der Features den Ausdehnungen der einzelnen Bilder entspricht. In den Sachdaten der Featureklasse werden die Verweise auf die Bilddateien gespeichert.

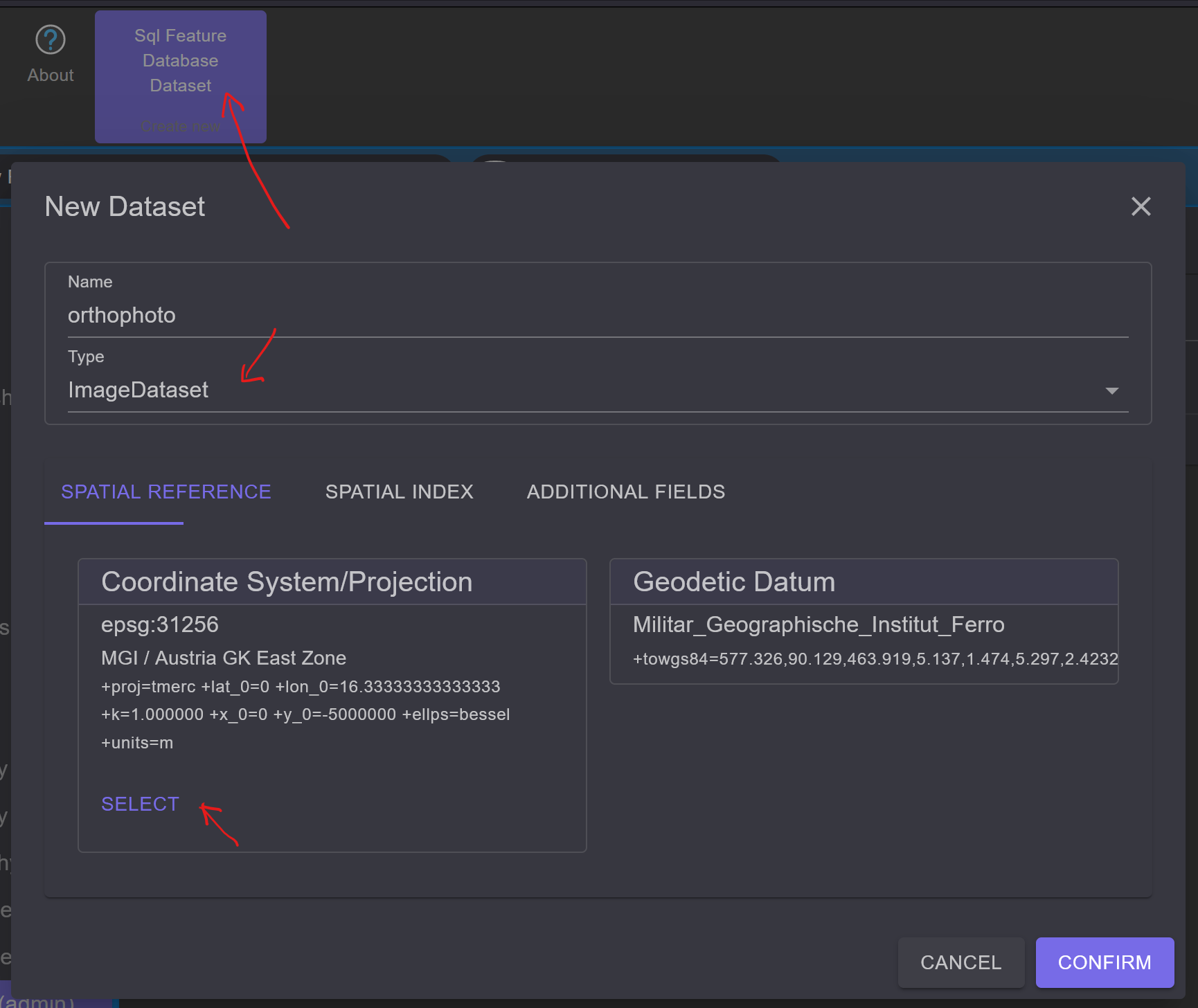

Zum Anlegen geht man wie bei normalen Datasets vor. Durch Klicken auf den New/Sql Feature Database Dataset Button im Kontextbereich der Werkzeugleiste erscheint folgender Dialog:

Vergeben Sie für den Namen des Datasets eine sprechende Bezeichnung, z.B. orthophotos.

In der Registerkarte Spatial Reference vergibt man, wie im letzten Kapitel beschrieben, das räumliche Bezugssystem, in dem die Daten liegen.

Neu hinzugekommen sind, im Gegensatz zu normalen Datasets, die Registerkarten Spatial Index und Additional Fields. In einer Feature Database wird für jede Featureklasse ein räumlicher Index angelegt. Dieser ist für einen schnellen Zugriff bei räumlichen Suchabfragen verantwortlich. Beim Kopieren von Daten wird der räumliche Index automatisch angelegt. Dieser Punkt entfiel also in der oben beschriebenen Methode des Datenimports. Bei Rasterkatalogen ist jedoch die räumliche Ausdehnung dieses Index beim Anlegen des Datasets anzugeben. Dabei sollte die Rechtecksausdehnung so gewählt werden, dass alle georeferenzierten Bilder in den Ausschnitt passen. Es ist jedoch auch möglich, Bilder einzuspielen, die nicht innerhalb der Indexausdehnung liegen. Diese Bilder werden jedoch nicht indiziert. Geben Sie also eine großzügige Ausdehnung an. Um sich die Arbeit zu erleichtern, besteht die Möglichkeit, die Ausdehnung aus einer bestehenden Featureklasse zu importieren (Button Import...).

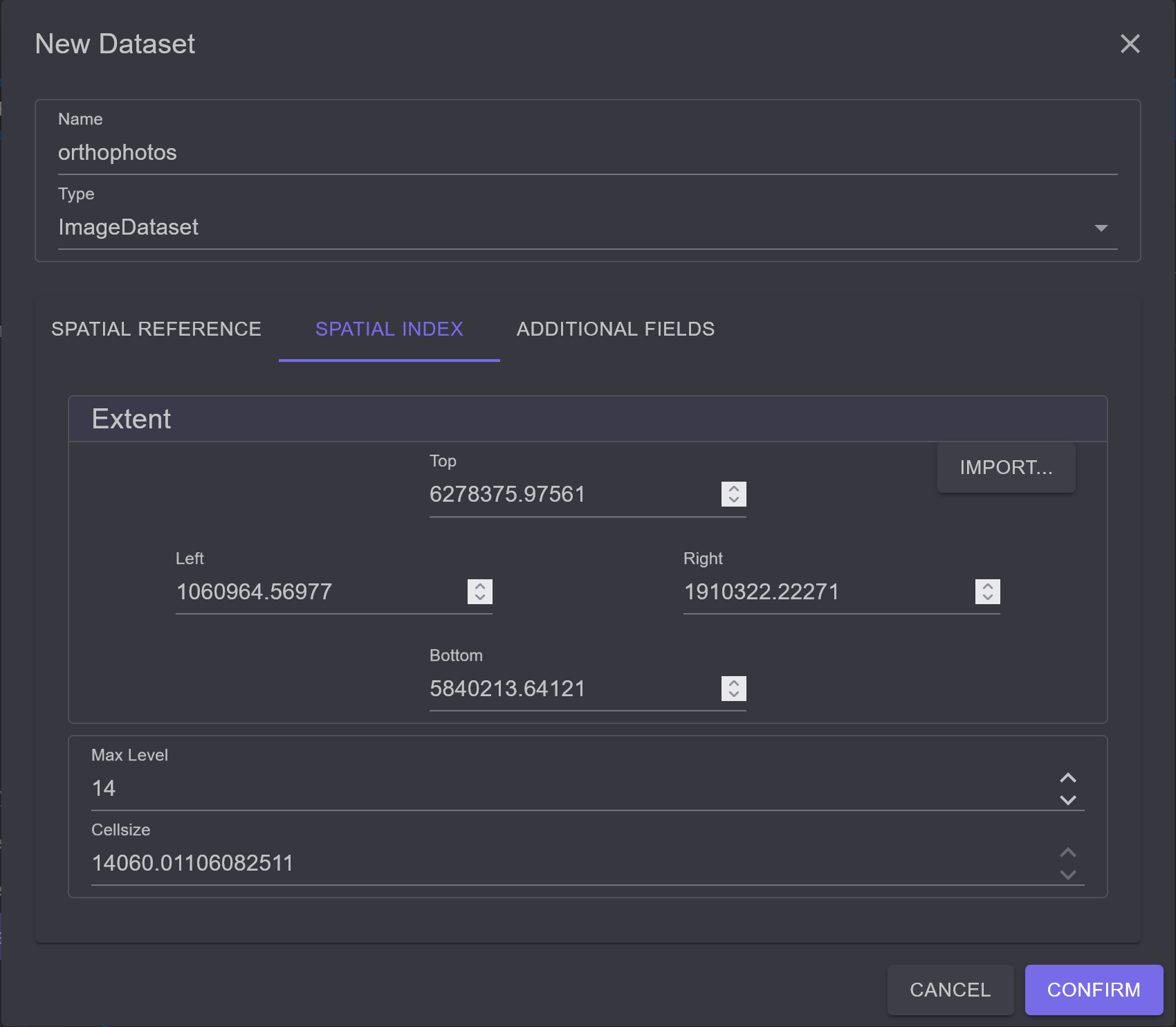

Die Indizierung der einzelnen Features erfolgt hierarchisch in einer Baumstruktur. Die Tiefe des Indexbaumes stellt man im Bereich Max Levels ein. Der Wert hier ist so lange zu erhöhen, bis die Zellengröße ungefähr zwei- bis dreimal so groß ist wie die geographische Diagonale eines georeferenzierten Bildes. Sind alle Werte eingegeben, sieht der Dialog beispielsweise wie folgt aus:

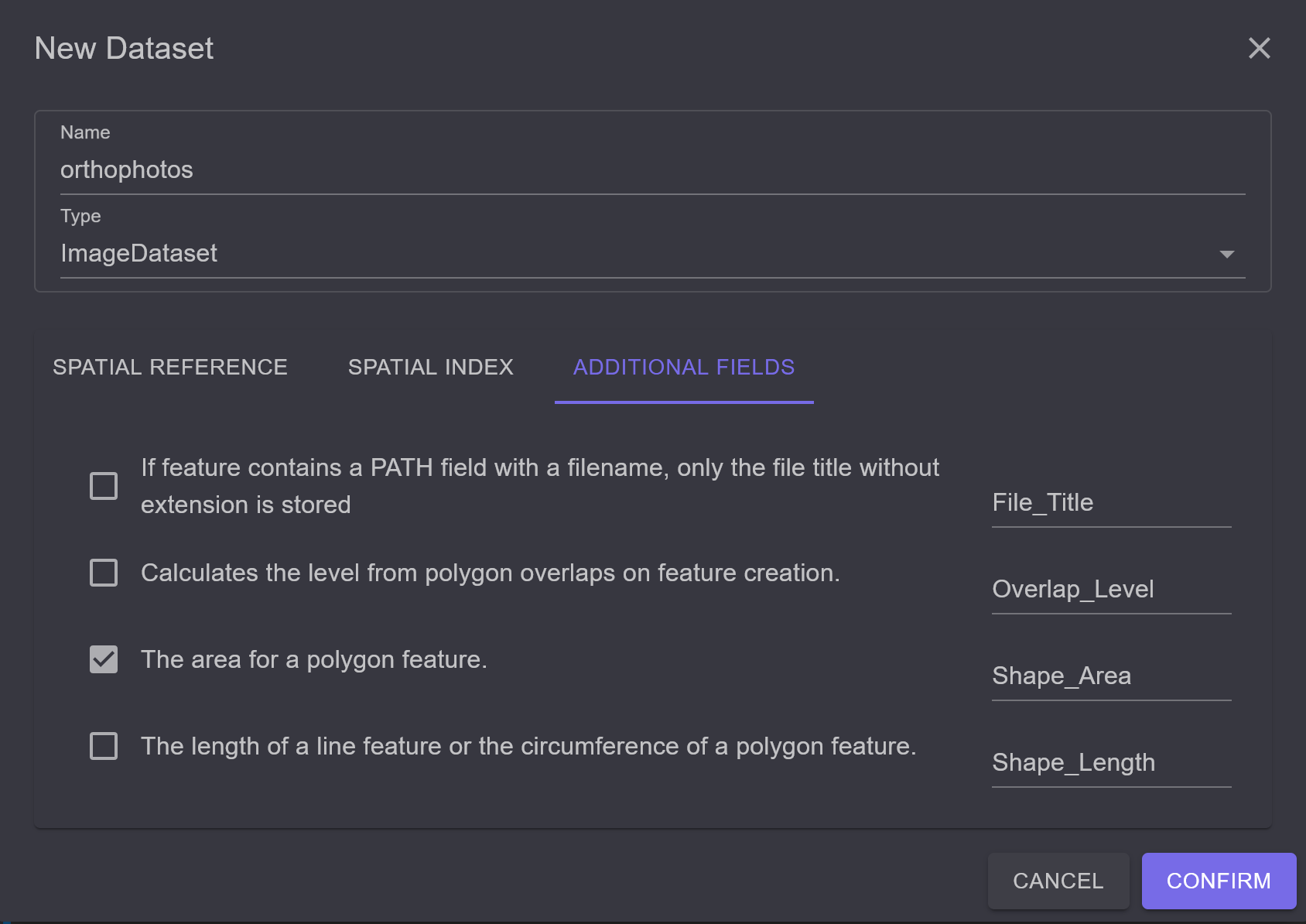

Unter Additional Fields können Felder in die Image-Featureklasse hinzugefügt werden, die von der Datenbank für jedes Bildpolygon automatisch berechnet werden. Alle diese Felder sind optional. Wählen Sie zum Beispiel Shape Area aus, wenn Sie zu jedem Polygon die Fläche abspeichern wollen:

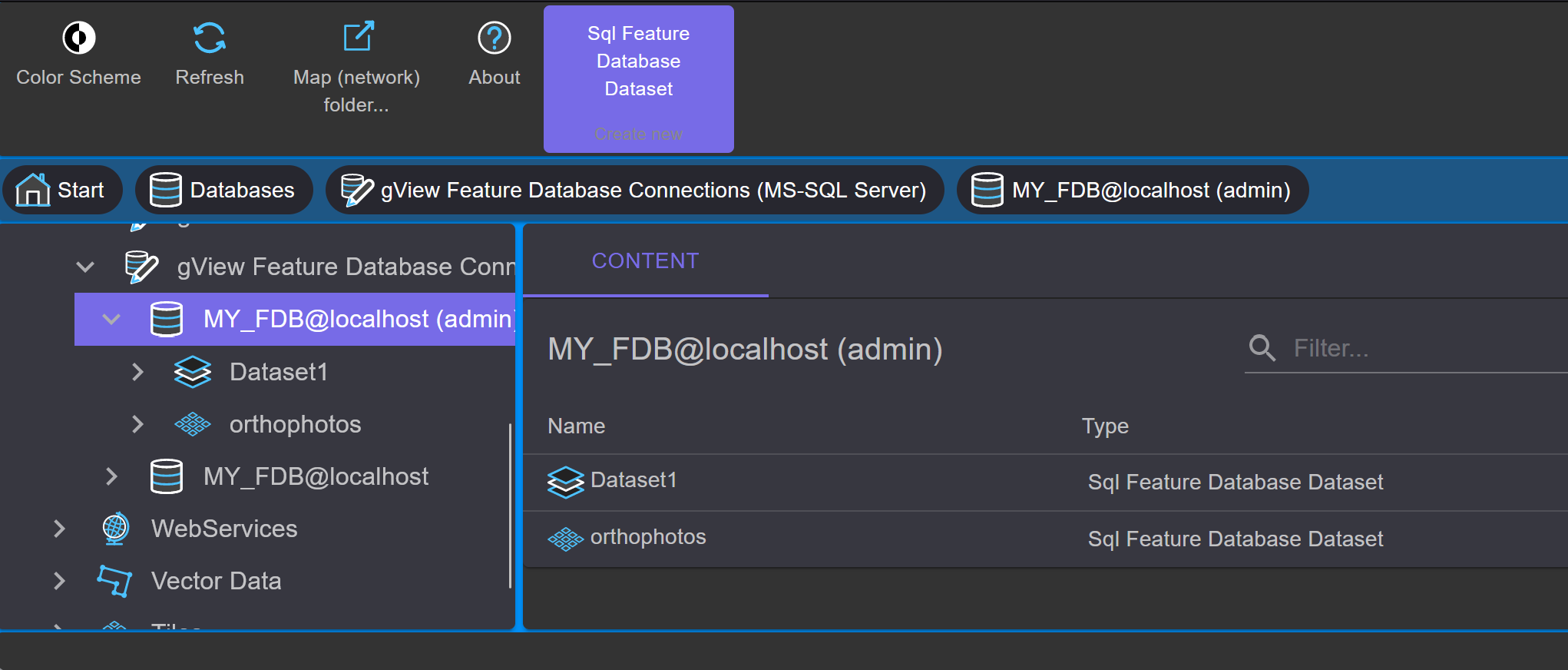

Bestätigt man den Dialog mit OK, erscheint das Script-Fenster zur Erzeugung des Datasets. Wird das Script erfolgreich ausgeführt, erscheint das neue Dataset im Content-Bereich. Das Icon unterscheidet sich leicht von einem normalen Dataset-Icon, um erkennbar zu machen, dass es sich um ein Rasterkatalog Dataset handelt:

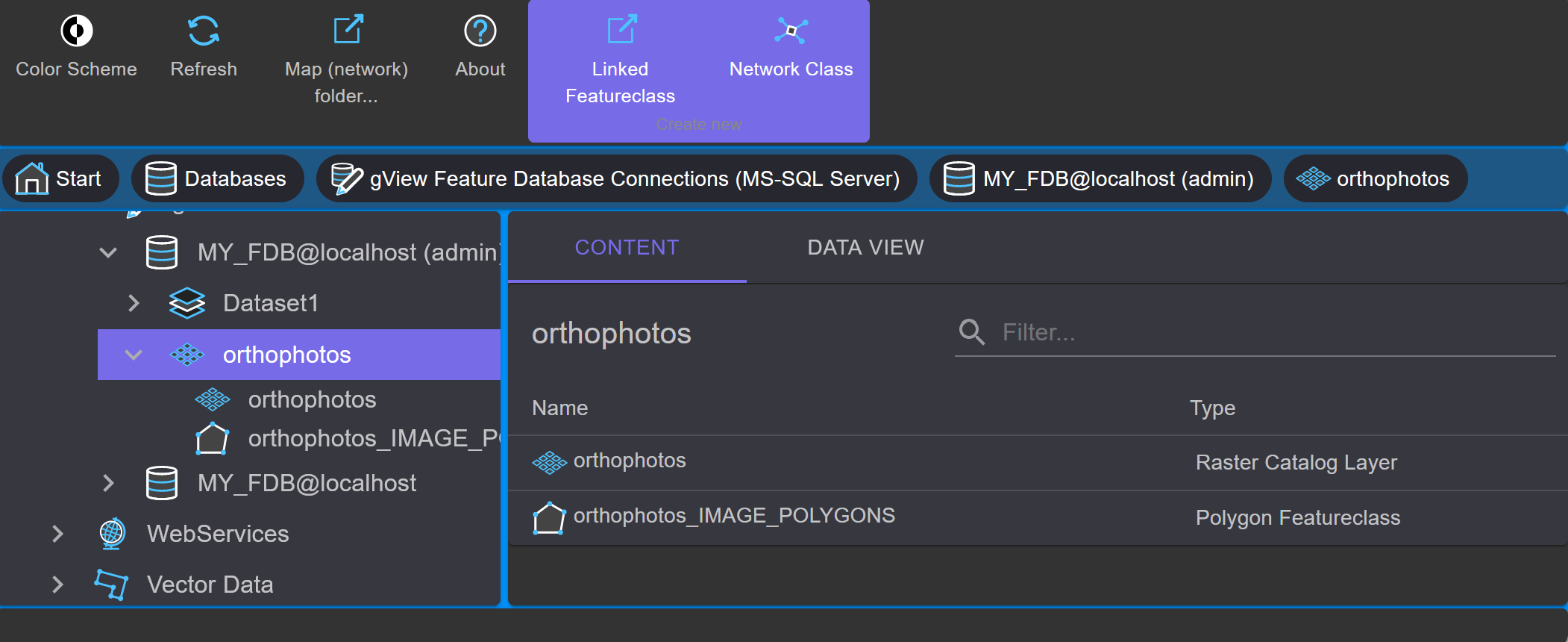

Ein Doppelklick auf das Icon eröffnet den Inhalt dieses Datasets:

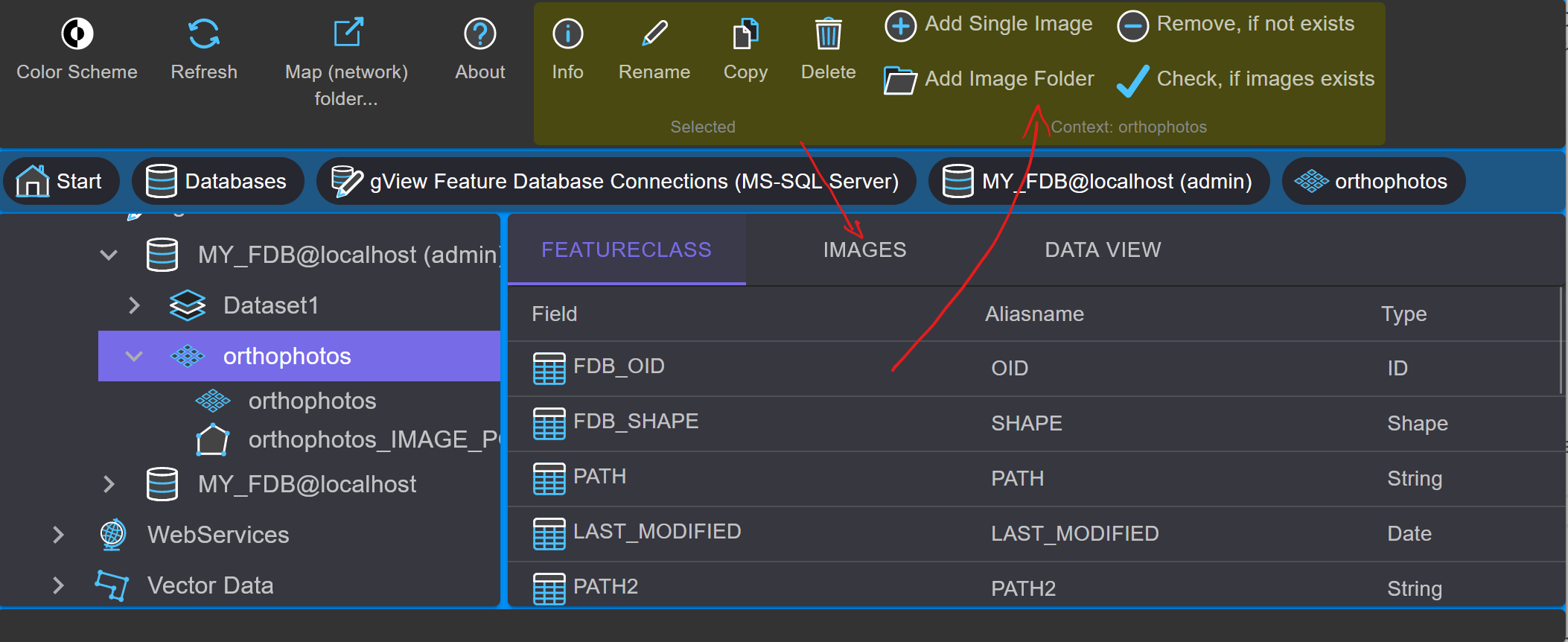

Wie schon oben beschrieben, werden die Bildpolygone in einer Featureklasse angelegt. Der Name der Featureklasse lautet immer gleich wie der Name des Datasets mit angehängtem _IMAGE_POLYGONS. Dieser Name darf nicht geändert werden! Das erste Icon mit dem Namen orthophotos (immer gleich wie das Dataset) dient zum Einspielen der Bilder. Nach dem Öffnen durch einen Doppelklick erscheint folgende Ansicht:

In der Registerkarte Images werden die im Rasterkatalog-Dataset enthaltenen Bilddateipfade angezeigt. Die Liste ist nach dem Anlegen natürlich noch leer. Um Daten hinzuzufügen, stehen zwei Werkzeuge zur Verfügung:

• Add single image: Dabei öffnet sich ein Dialog zum Öffnen von Dateien, in dem auch eine Mehrfachauswahl möglich ist.

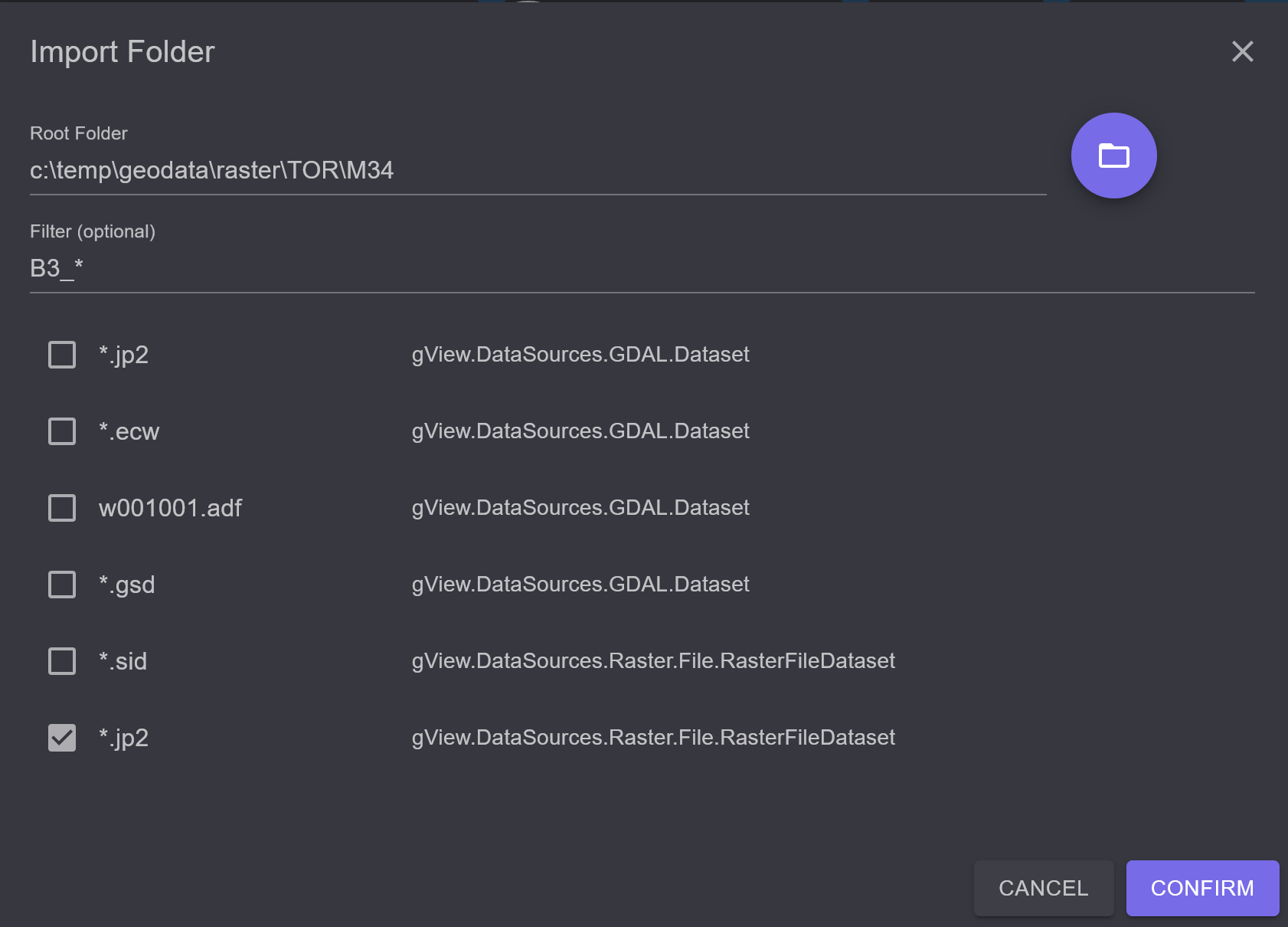

• Add image folder: Ein Verzeichnis und dessen Unterverzeichnisse nach Bildern durchsuchen. Dabei wählt man in einem Dialog ein Wurzelverzeichnis und einen Filter aus:

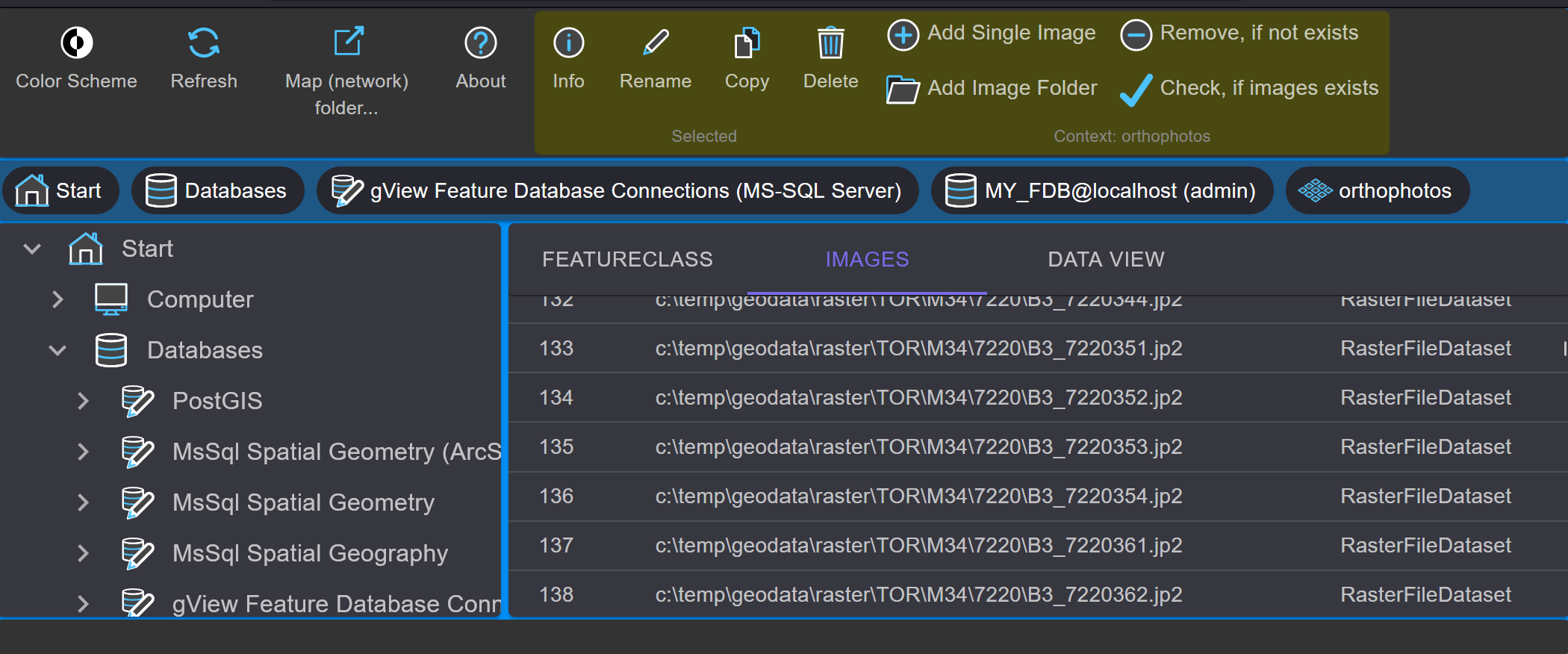

Nachdem der Dialog mit OK bestätigt wird, erscheint wieder ein Script-Fenster, um den Import zu starten. Ist der Import erfolgreich durchgelaufen, erscheinen die Bilder als Liste in der Registerkarte Images:

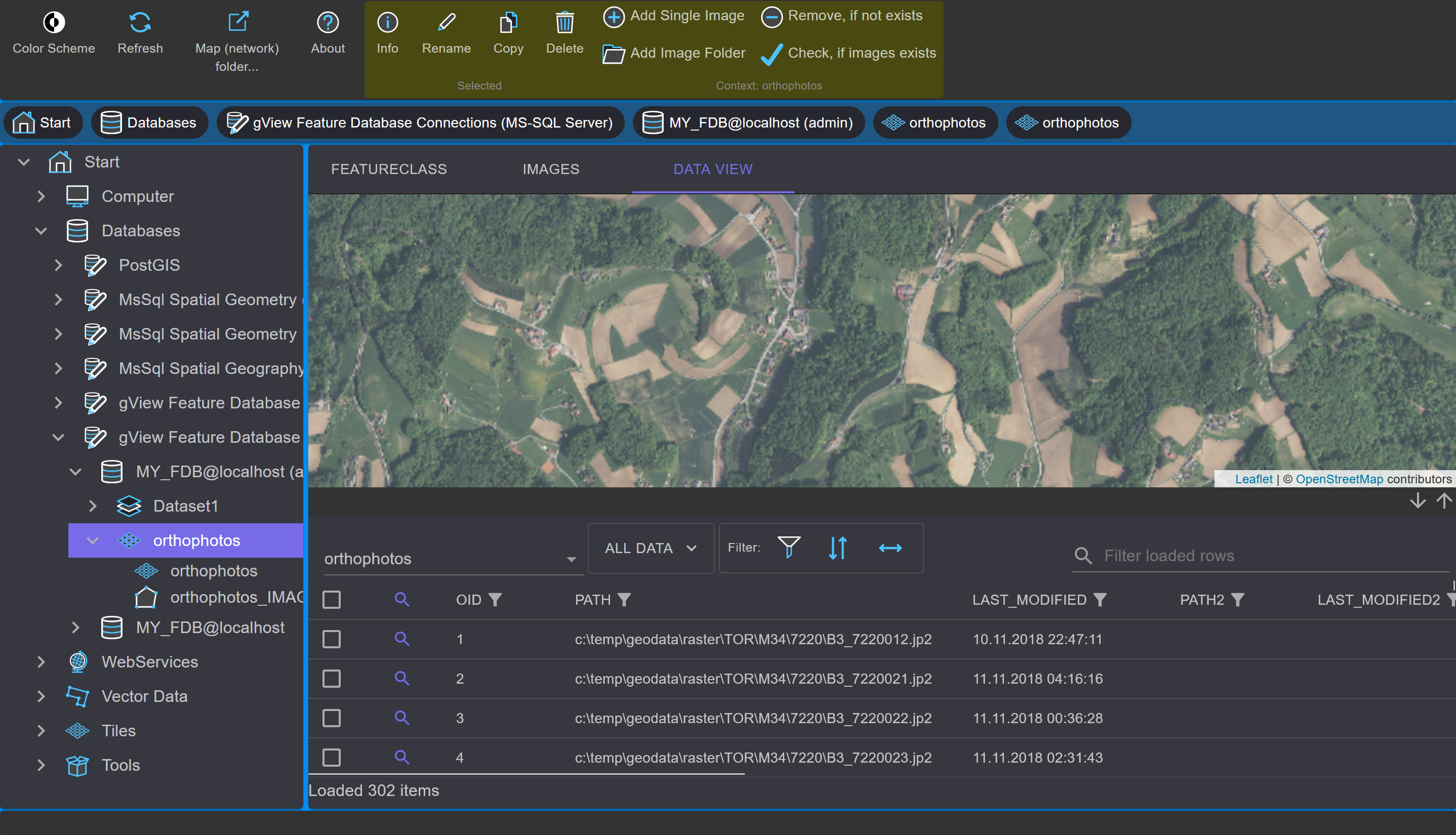

In der Registerkarte Data View können Sie die eingespielten Bilder betrachten:
