Label Renderer¶

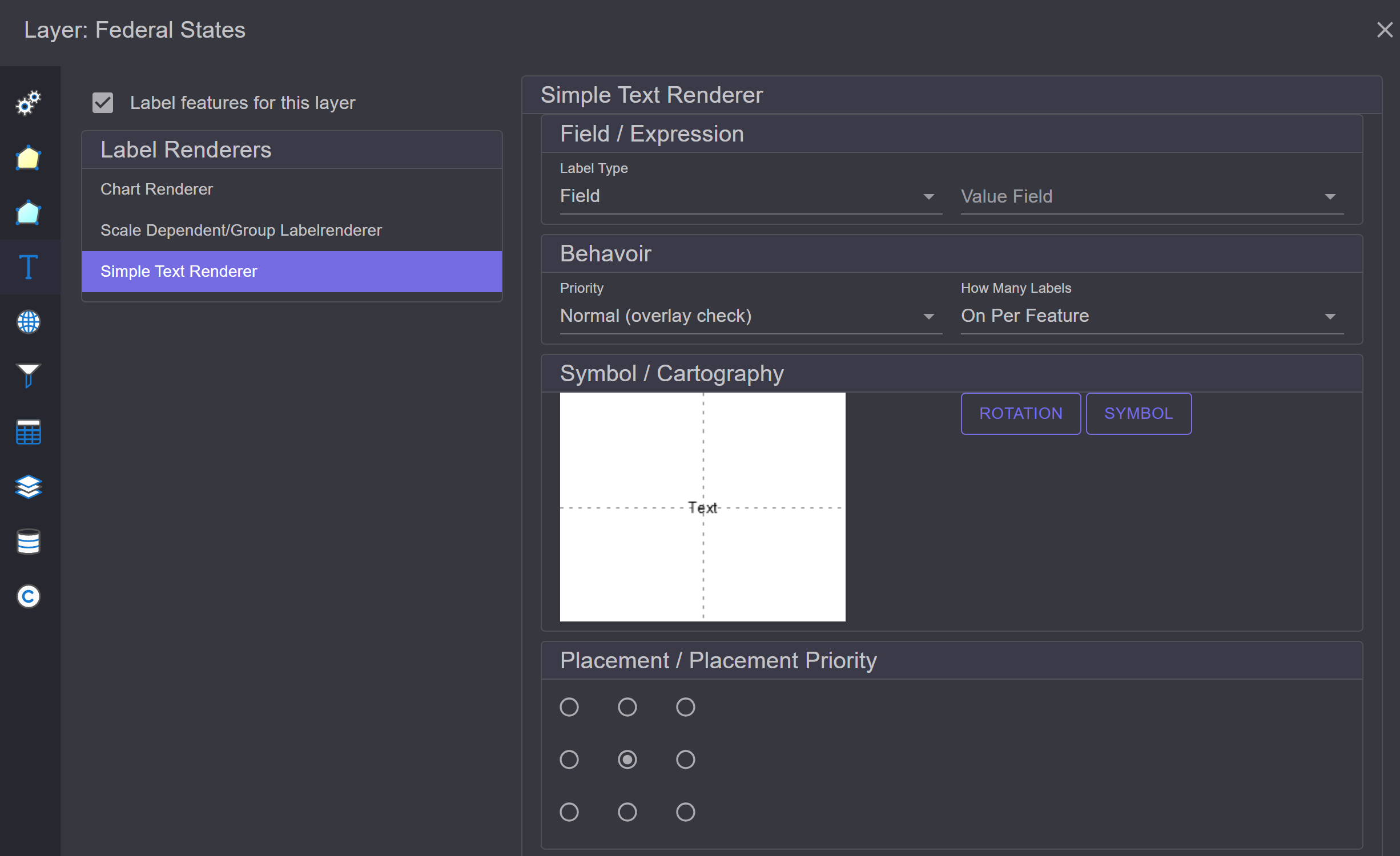

Um die Features eines Layers zu Beschriften geht man ähnlich vor, wie beim Rendering. Im Settings Dialog für den Layer findet man links den Abschnitt Label Renderer. Hier muss zuerst die Checkbox Label features for this layer aktiviert werden:

Es gibt auch hier wieder unterschiedliche Renderer die angeboten werden.

Simple Text Renderer¶

Mit diesem Rendere können Features nach Attributwerten beschriftet werden. Das stellt den häufigsten Anwendungsfall dar.

Die Eigenschaften des Renderers teilen sich die folgende Kategorien auf:

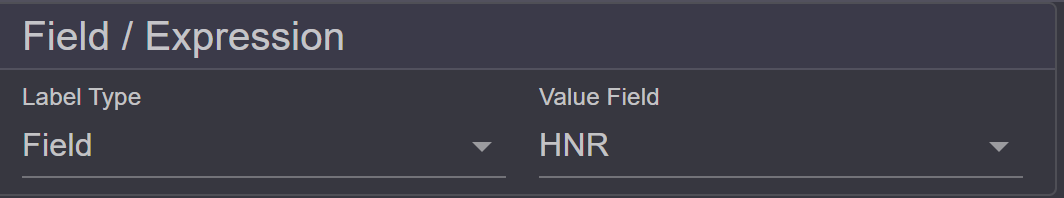

Feld / Ausdruck: Es kann nach einem Feld oder nach einem Ausdruck beschriftet werden. Beim Typ Field kann einfach das Feld ausgewählt werden, nach dem beschriftet werden soll:

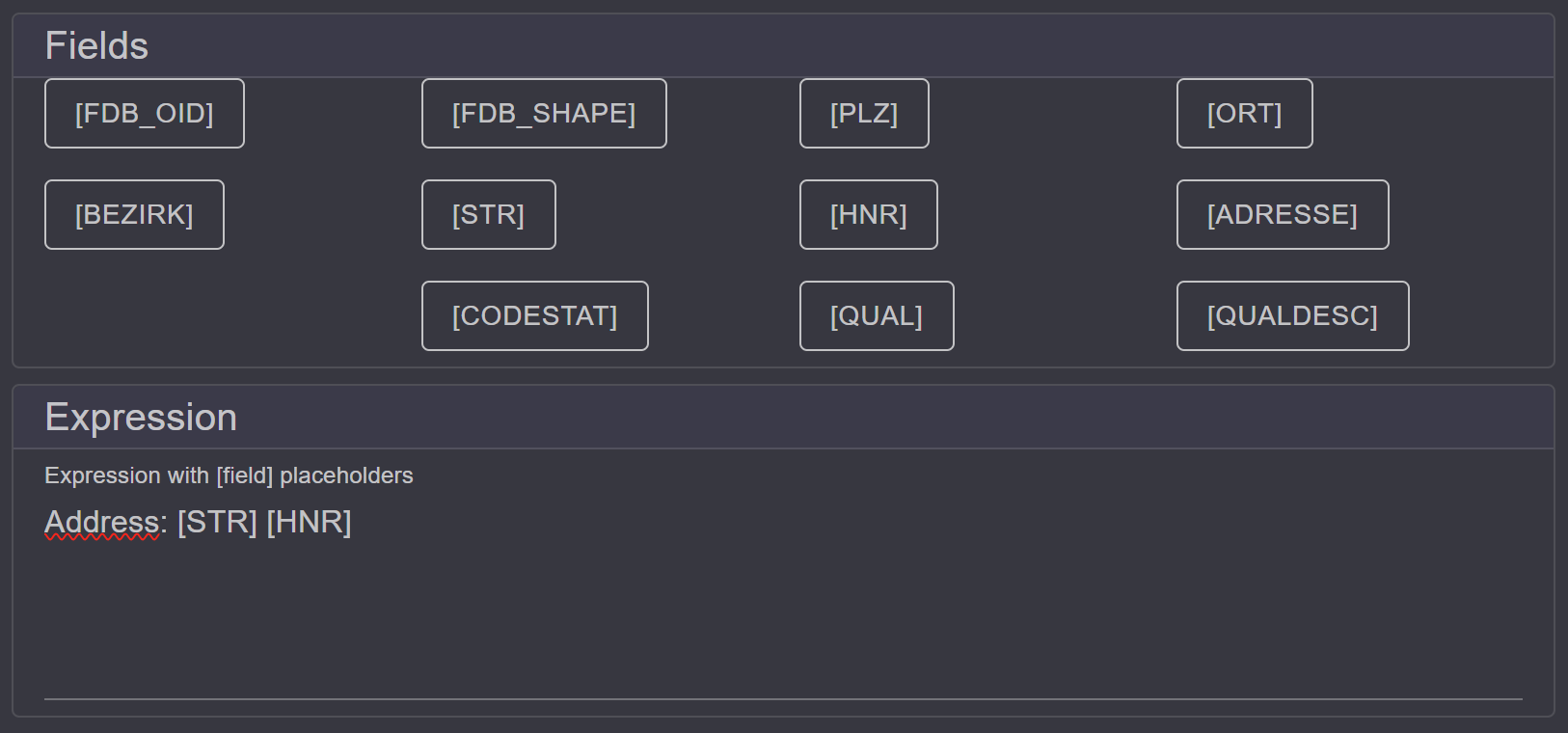

Mit Expression kann ein Ausdruck definiert werden. Wenn man auf Edit Expression klickt, öffnet sich der Expression Editor. Dort kann ein Ausdruck angegeben werden, der aus freiem Text und Platzhaltern (Feldname in eckigen Klammern) für die Felder zusammengesetzt ist:

Im oberen Bereich stehen die Feldnamen. Durch einen Doppelklick auf ein Feld wird es als Platzhalter im Ausdruck angefügt.

Über Expressions können die Feldwerte auch formatiert werden. Eine Formatierung ist für Nummern- und Datumsfelder möglich. Die Syntax für einen Platzhalter mit Formatierung ist dabei folgende:

[Feldname:Formatierung], z. B. [Feldname:0.00] für eine Zahl mit zwei Nachkommastellen.

Beispiele:

Standard-Formate für Zahlen:

Zweck	Format	Platzhalter-Beispiel	Ergebnis bei Value = 12345.678
Feste Dezimalstellen	F2	[BETRAG:F2]	12 345,68
Währung	C	[PREIS:C]	€ 12 345,68
Tausendertrennzeichen, Standard	N0	[MENGE:N0]	12 346
Prozent	P1	[ANTEIL:P1]	(Value = 0.256) 25,6 %
Exponential	E3	[WERT:E3]	1,235E+004
Hexadezimal (Integer)	X8	[ID:X8]	(Value = 48879) 0000BEEF

Benutzerdefinierte Zahlenformate:

Zweck	Format-String	Beispiel	Ergebnis
Zwei Dezimalen, Punkt als Trennzeichen	0.00	[WERT:0.00] (12.3456)	12.35
Max. zwei Dezimalen	#.##	[WERT:#.##] (12.3)	12.3
Feste Breite, führende Nullen	00000	[NR:00000] (42)	00042
Tausenderpunkt, zwei Stellen	#,##0.00	[SUMME:#,##0.00]	12 345,68

Standard-Formate für Datum/Zeit:

Zweck	Format -	Platzhalter-Beispiel	Ergebnis bei Value = 2025-04-24 14:30
Kurzdatum	d	[DATUM:d]	24.04.2025
Langdatum	D	[DATUM:D]	Donnerstag, 24. April 2025
Datum + kurze Zeit	g	[DATUM:g]	24.04.2025 14:30
ISO-8601	o	[DATUM:o]	2025-04-24T14:30:00.0000000+02:00

Geometrie-Platzhalter: [$feature.length] / [$feature.area]:

Neben Feldnamen können in einem Ausdruck auch die speziellen Platzhalter [$feature.length] (Länge) und [$feature.area] (Fläche) verwendet werden. Auch hier ist eine Formatierung wie bei Zahlenfeldern möglich, z. B. [$feature.length:F2] für die Länge gerundet auf zwei Nachkommastellen.

Bemerkung

[$feature.length] / [$feature.area] unterscheiden sich von einem Feld wie [SHAPE_LENGTH]: Ein solches Feld kommt aus der Datenbank (z. B. einer SDE) und enthält einen dort gespeicherten, ggf. schon länger nicht mehr aktualisierten Wert. [$feature.length] und [$feature.area] werden dagegen immer live aus der aktuellen Geometrie berechnet.

Das bedeutet aber auch: Bei projizierten Koordinatensystemen, die keine flächen- bzw. längentreue Abbildung liefern (z. B. WebMercator oder WGS84), entspricht der berechnete Wert nicht der geodätischen Länge bzw. Fläche! Für exakte Maße sollte die Geometrie in einem längen-/flächentreuen (bzw. für den jeweiligen Bereich geeigneten) Koordinatensystem vorliegen.

SimpleScript-Ausdrücke:

Neben einfachen Platzhalter-Ausdrücken unterstützt der Expression Editor auch sogenannte SimpleScript-Ausdrücke. Sie erlauben bedingte Textblöcke und Textersetzungen, die weit über eine reine Platzhalter-Substitution hinausgehen.

Grundstruktur:

@@start
<Zeile 1>
<Zeile 2>
...
@@end
[@@replace(Suche,Ersetzung)]
[@@replace(Suche,Ersetzung)]

Ein Wert wird nur dann als SimpleScript interpretiert, wenn er buchstäblich mit @@start gefolgt von einem Zeilenumbruch beginnt. Andernfalls bleibt der Text unverändert – das ist nützlich, falls ein Feldwert zufällig mit dem Text „@@start“ beginnt.

Zwischen @@start und @@end steht pro Zeile entweder eine Steuerzeile (@@if(...), @@endif) oder eine Inhaltszeile (normaler Text, üblicherweise mit [Feld]- bzw. [Feld:Format]-Platzhaltern). Die enthaltenen Inhaltszeilen werden mit Zeilenumbruch wieder zusammengefügt – aber nur zwischen tatsächlich enthaltenen Zeilen: Fällt z. B. die erste Zeile wegen einer falschen Bedingung weg, entsteht keine führende Leerzeile. Fehlt @@end ganz, bleibt der komplette Originaltext unverändert (kein Fehler, einfach keine Interpretation).

Bedingte Blöcke: @@if(…) / @@endif

Eine Inhaltszeile erscheint nur, wenn jede sie umschließende @@if(...)-Bedingung wahr ist – Verschachtelung wirkt als UND-Verknüpfung, beliebig tief. Es gibt vier Argumentformen (kommagetrennt in der Klammer):

Form	Beispiel	Bedeutung
1 Argument	`@@if([FELD])`	wahr, wenn der Wert nicht leer/nicht nur Leerzeichen ist
2 Argumente	`@@if([FELD],Wert)`	wahr, wenn exakt (case-sensitive) gleich „Wert“
2 Argumente, leer	`@@if([FELD],)`	Trick für „Feld ist leer“
3 Argumente	`@@if([FELD],op,Wert)`	`op` ∈ `eq`/`not`/`lt`/`le`/`gt`/`ge`
variabel	`@@if([FELD],in,W1,W2,W3,...)`	wahr, wenn der Wert einem der aufgezählten entspricht

eq/not sind Gleichheit/Ungleichheit (case-sensitiver Textvergleich).
lt/le/gt/ge sind numerische Vergleiche. Beide Seiten werden als Zahl geparst (zuerst mit Punkt als Dezimaltrennzeichen, dann mit der aktuellen Kultur, z. B. deutschem Komma „123,4“); ist eine Seite keine Zahl, ist die Bedingung falsch. Unbekannte Operatoren ergeben immer „falsch“.
in fasst mehrere gleichwertige Alternativen in einer einzigen Bedingung zusammen, statt mehrere fast identische @@if-Blöcke zu benötigen.

Bemerkung

Argumente werden einfach an Kommas getrennt. Ein Feldwert, der selbst ein Komma enthält (z. B. ein Dezimalkomma wie „125,4“), verschiebt daher die Argumentzählung. Für die Operator-Formen (eq/not/lt/le/gt/ge) gibt es dafür eine automatische Rettung: Enthält der erste (Feld-)Wert ein Dezimalkomma, wird das wieder korrekt zusammengesetzt – vorausgesetzt, das vorletzte Element ist ein bekanntes Operator-Schlüsselwort.

Nachbearbeitung: @@replace(Suche,Ersetzung)

Nach @@end können beliebig viele @@replace(...)-Zeilen folgen. Sie werden der Reihe nach auf das fertig zusammengebaute Ergebnis angewendet (nicht auf einzelne Zeilen), sodass Verkettungen möglich sind – jede Ersetzung arbeitet auf dem Ergebnis der vorherigen.

Exakter, case-sensitiver Teilstring-Ersatz (kein Pattern/Regex).
Eine leere Ersetzung (@@replace(Suche,)) entfernt den gefundenen Text.
Kein Treffer → der Text bleibt unverändert.
Eine Argumentanzahl ungleich 2 → die Zeile wird ignoriert.

Beispiele:

Beschriftung nach Typ, mit Präfix S: für Schieber und V: für Ventil (Verschachtelung als UND-Verknüpfung):

@@start
@@if([TYP],Schieber)
S: [NAME]
@@endif
@@if([TYP],Ventil)
@@if([TYP],not,Schieber)
V: [NAME]
@@endif
@@endif
@@if([TYP],not,Schieber)
@@if([TYP],not,Ventil)
[NAME]
@@endif
@@endif
@@end

Bedingung auf „Feld ist leer“ (@@if([FELD],)) und Nachbearbeitung mit @@replace:

@@start
@@if([STPKT_NR],)
[NORMBEZEICHNUNG]
@@endif
@@if([STPKT_NR])
Nr [STPKT_NR] [NORMBEZEICHNUNG]
@@endif
@@end
@@replace(Hausanschluss,HA)

Ist [STPKT_NR] leer, wird nur [NORMBEZEICHNUNG] ausgegeben, sonst Nr <STPKT_NR> <NORMBEZEICHNUNG>. Am Ende wird überall „Hausanschluss“ durch „HA“ ersetzt.

Mehrere @@replace-Anweisungen, um lange Standardwerte abzukürzen oder ganz auszublenden (leere Ersetzung entfernt den Suchtext):

@@start
[TYP]
@@end
@@replace(Hausanschluß,HA)
@@replace(Hausanschluss,HA)
@@replace(Sonstiger Endpunkt,)
@@replace(Sonstiger Punkt,)
@@replace(Sonstiges Punktobjekt,)
@@replace(Reserve,Res.)

Sonstiges:

Zeilenumbrüche im Skript-Quelltext (\r\n, \r, \n) werden alle gleich behandelt, unabhängig vom Server-Betriebssystem.
Alle Vergleiche außer lt/le/gt/ge sind exakte, case-sensitive Zeichenvergleiche (keine Groß-/Kleinschreibungstoleranz beim Wert selbst – nur die Operator-Schlüsselwörter wie eq/in sind case-insensitiv).

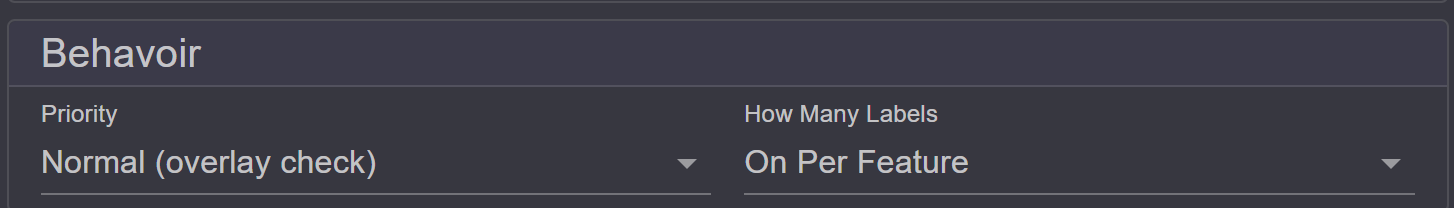

Verhalten: Hier wird die Priorität des Labels angegeben:

Werden mehrere Layer beschriftet, erfolgt dies in der Zeichenreihenfolge der Layer. Um die Labels eines Layers hervorzuheben, kann die Priorität hier angegeben werden. Der Grund dafür ist auch, dass Labels nur gezeichnet werden, wenn auch Platz auf der Karte vorhanden ist. Labels dürfen sich nicht überschneiden. Daher kann es vorkommen, dass ein Label gar nicht gezeichnet wird. Label mit höherer Priorität haben eine höhere Chance, gezeichnet zu werden. Gibt man als Priorität Always an, wird es immer gezeichnet, unabhängig von Überschneidungen. Das kann allerdings zu unleserlichen Beschriftungen führen, wenn zu viele Texte übereinander liegen.

How many labels gibt an, wie oft ein Text vorkommen darf:
- One per feature: Jedes Feature wird genau einmal beschriftet.
- One per part: Ist das Feature ein Multipart-Feature, wird jeder Teil des Features beschriftet.
- One per name: Gibt es mehrere Features, die mit demselben Text beschriftet werden, wird nur das erste beschriftet. Es kommen in der Karte dann keine doppelten Texte (für diesen Layer) vor.

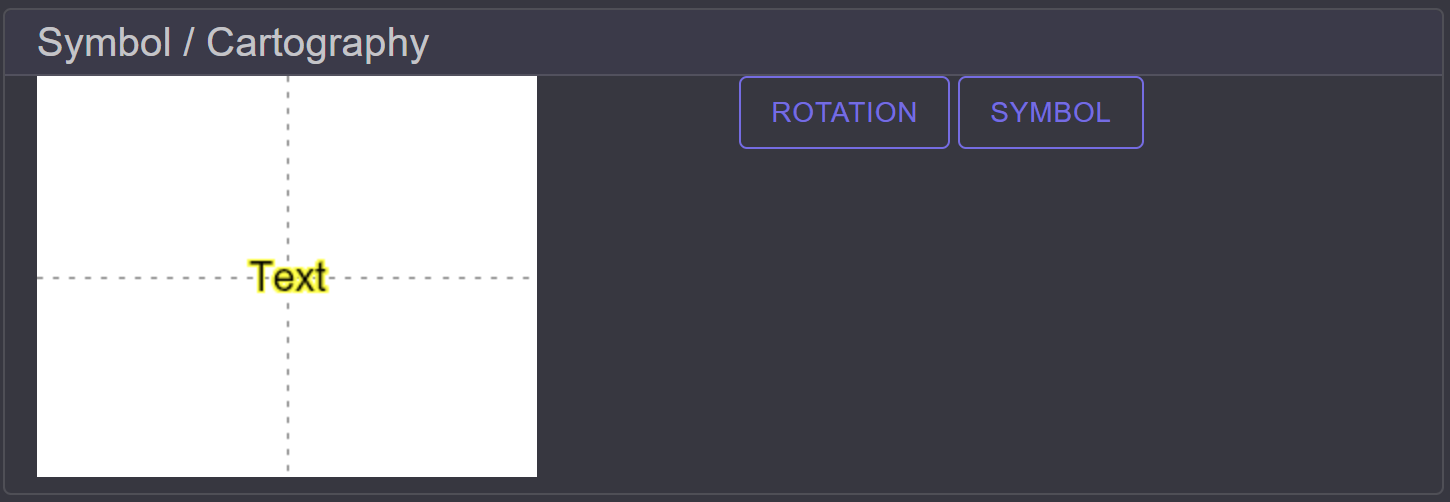

Symbol / Kartografie: Hier kann das Labeling-Symbol (Schriftart) eingestellt werden:

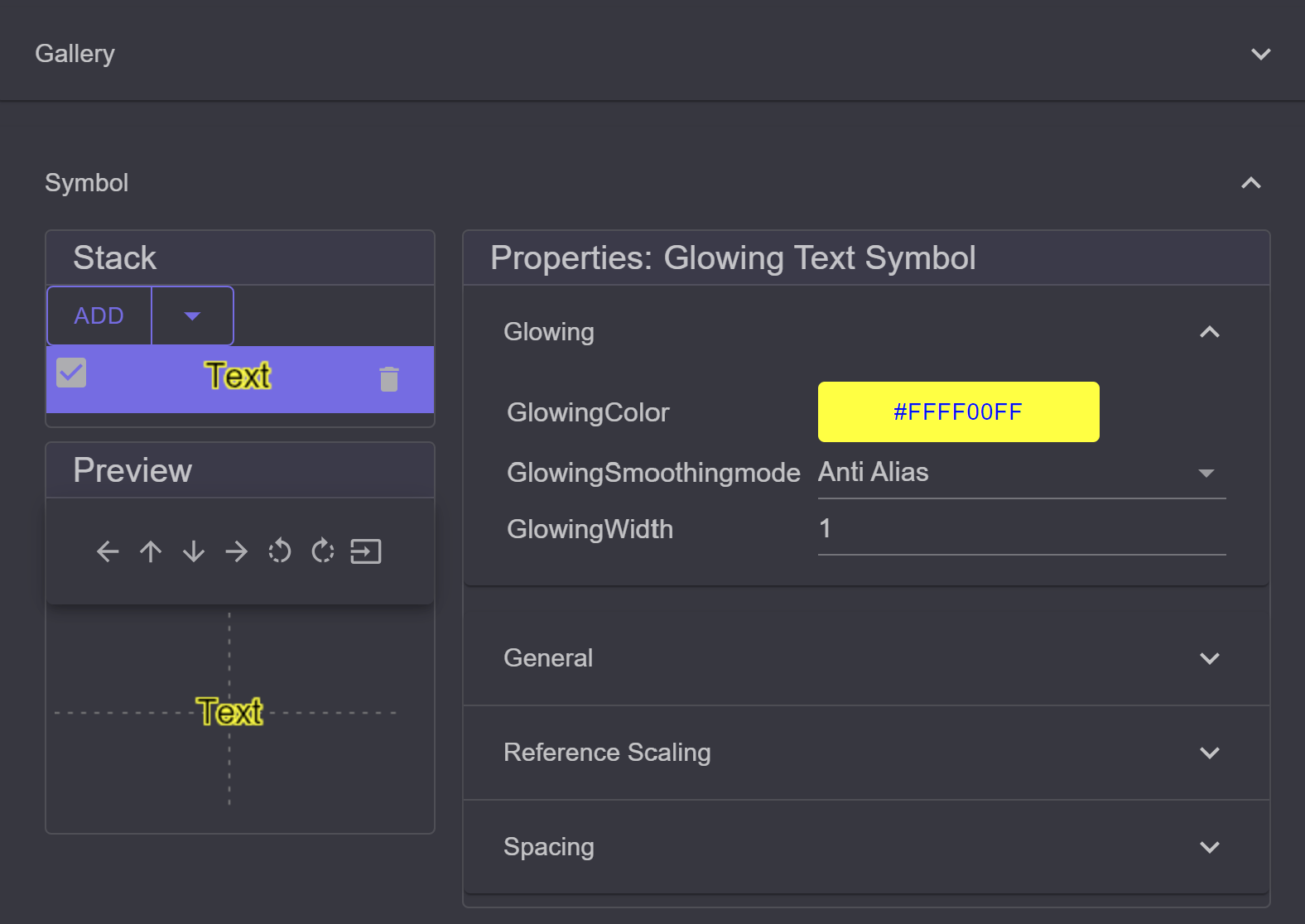

Ähnlich wie bei der Feature-Symbolik gibt es auch hier einen Symbol Composer für Textsymbole:

Es gibt eine Gallery mit vordefinierten Symbolen. Über den Stack können unterschiedliche Symboltypen hinzugefügt werden:
- Simple Text: Nur der Text, keine Umrandung
- Glowing Text: Text mit farbiger Umrandung
- Blockout Text: Text in farbigem Rechteck
Bemerkung

Glowing und Blockout Text erhöhen die Lesbarkeit von Text, weil sie sich besser vom Hintergrund abheben. Auf Hintergründen wie Luftbildern sind normale Texte oft nur schwer lesbar.

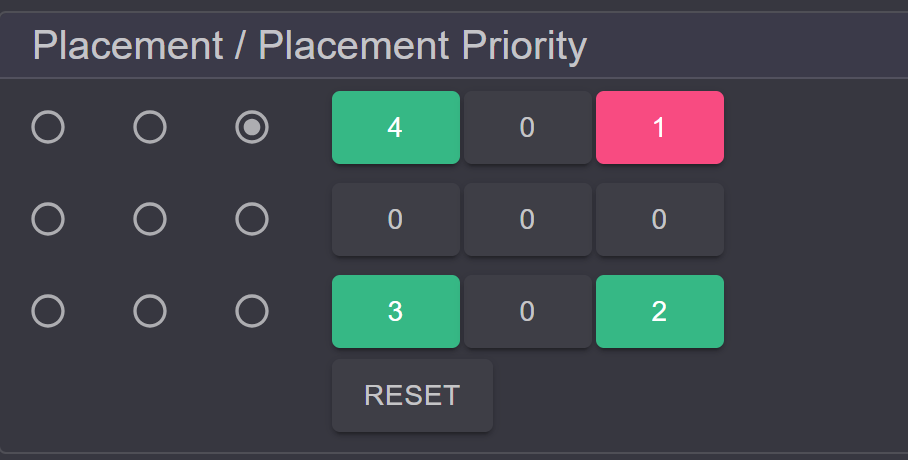

Placement / Placement Priority: Für Punkt- und Linienthemen kann es sinnvoll sein, die Position der Beschriftung festzulegen. Dies kann über Placement gesteuert werden:

Der mittlere Punkt würde bedeuten, dass das Label direkt mittig auf den Punkt oder die Linie gesetzt wird. Über die Priorität können alternative Positionen vergeben werden. Kann das Label aus Platzgründen nicht gezeichnet werden, werden die weiteren vorgegebenen Positionen der Reihe nach angewendet, bis ein positives Ergebnis erzielt wird.

Scale Dependent/Group Layerrenderer¶

Hier können, wie zuvor beim Scale Dependent (Feature) Renderer, Gruppen von Label Renderern definiert werden. So können Layer beispielsweise in unterschiedlichen Maßstäben unterschiedlich beschriftet werden.

Beispielsweise könnte man Länder in kleinen Maßstäben mit einem Länderkürzel beschriften. Zoomt man weiter in die Karte hinein, wird mit dem vollen Ländernamen beschriftet.

Chart Renderer¶

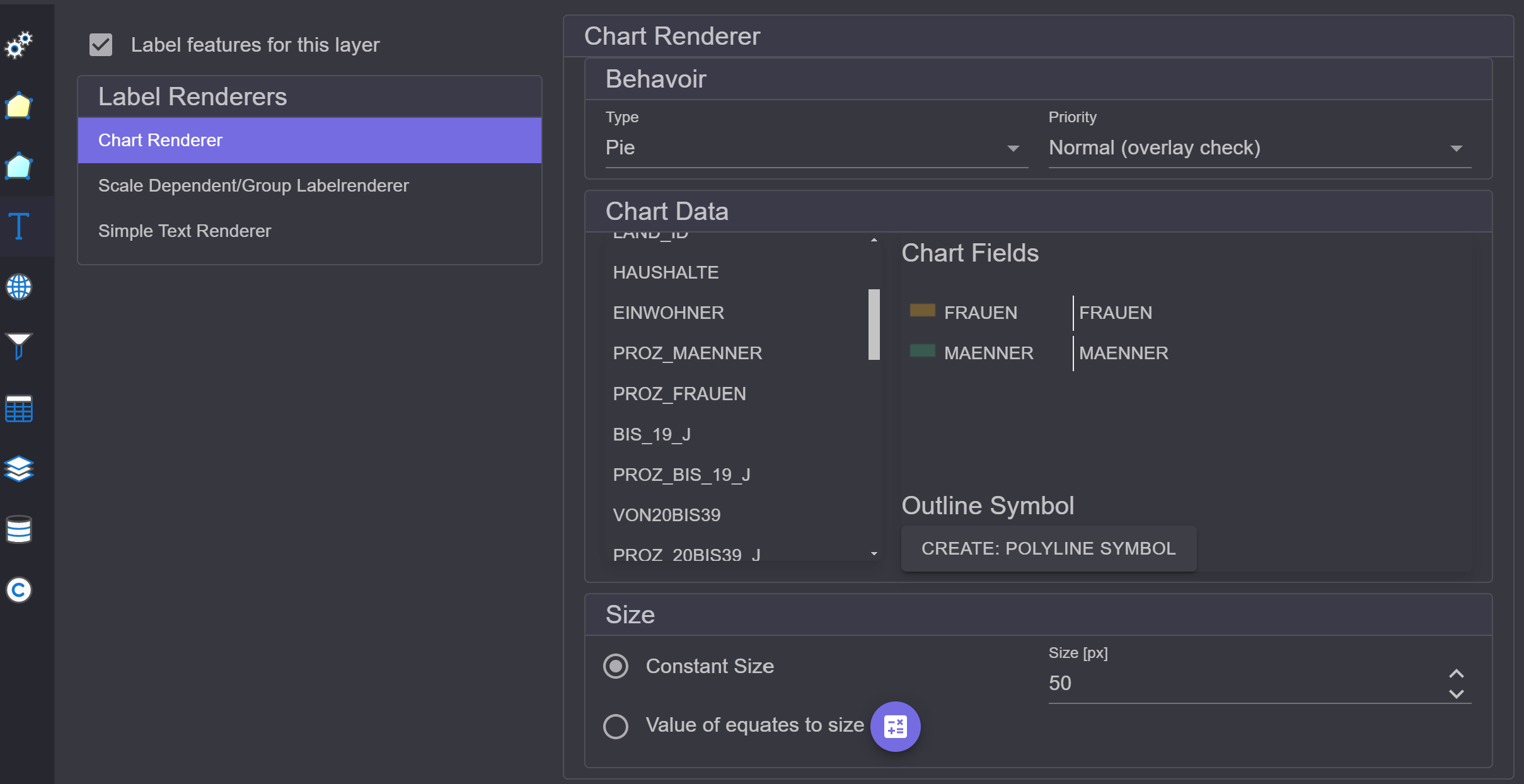

Hier werden anstelle von Text Diagramme (Charts) in die Karte eingefügt:

Verhalten: Hier kann der Diagrammtyp angegeben werden (Pie, Bars, Stack).
Chart Data: Hier können die Felder in den Bereich Chart Fields gezogen werden. Aus den Feldwerten dieser Felder wird das Diagramm erstellt. (Hinweis: das erste Feld muss auf die Überschrift (Chart Fields) gezogen werden.) Möchte man ein Feld wieder entfernen, kann es einfach zurück nach links in die Liste gezogen werden.
Size: Charts können eine fixe Größe haben, oder die Größe kann abhängig von der Gesamtsumme sein. Dazu gibt man einen (Summen-)Wert ein und eine Größe in Pixel. Die Größe der Diagramme wird dann relativ zu diesen Werten berechnet.
