Darstellung und Symbolik

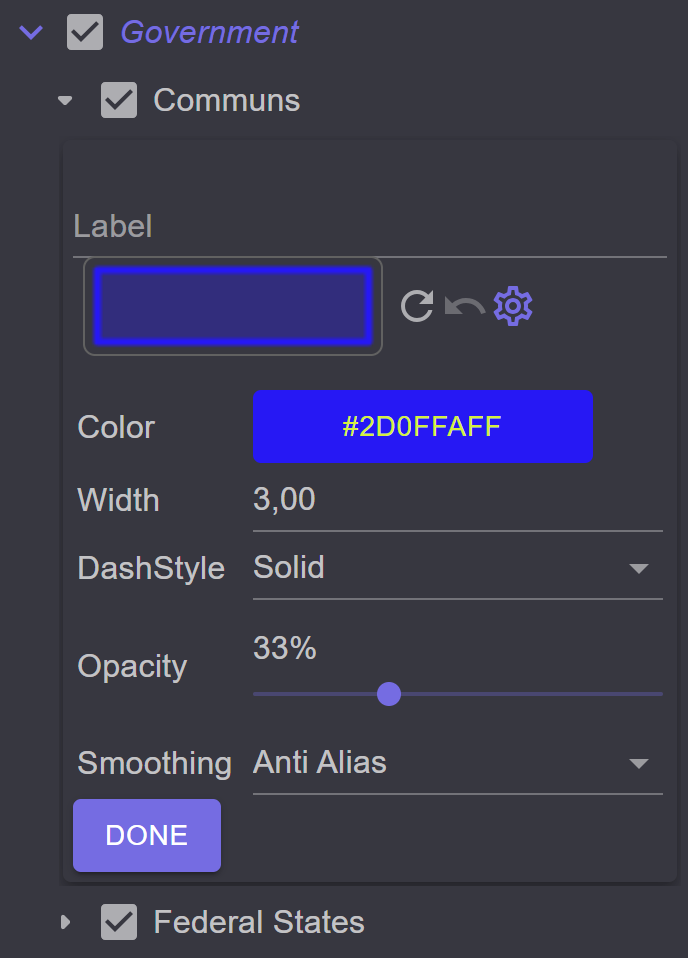

Hier wird beschrieben, wie die Darstellung einzelner Layer angepasster werden kann. In unserem Beispiel sollen Gemeinden orange und die Straßen in gelb und rot erscheinen. Der einfachste Weg, um ein Symbol zu ändern, ist ein Doppelklick auf das entsprechende Legendensymbol im TOC. Damit öffnet sich eine Maske, die die wichtigsten Eigenschaften des Symbols anzeigt:

../../_images/symbology1.png

Bei flächenhaften Symbolen sind das beispielsweise:

  • Color: Die Farbe des Symbols (Klick auf das Rechteck öffnet die Farbpalette)

  • Width: Die Breite der Linie

  • Dashstyle: Der Style der Line (durchgezogen, strichliert, …)

  • Opacity: Die Deckkraft der Fläche

  • Smoothing: Der Glättungsmodus (None, Antialias)

Im oberen Bereich der Maske kann ein Label für das Legendensymbol vergeben werden. Darunter ist die Vorschau, die sich sofort ändert, wenn eine Eigenschaft geändert wird. Daneben sind drei Buttons mit folgenden Tooltips:

  • Create new random symbol: Erstellt ein zufälliges neues Symbol

  • Undo: Macht den Create new random symbol Befehl wieder rückgängig machen

  • Symbol Composer: Über den Symbol Composer können komplexere Symbole erstellt werden.

    Der Symbol Composer kann ebenfalls geöffnet werden, wenn auf die Vorschau geklickt wird.

Um die Änderungen zu Übernehmen, kann man man die Maske mit Done schließen.

Symbol Composer

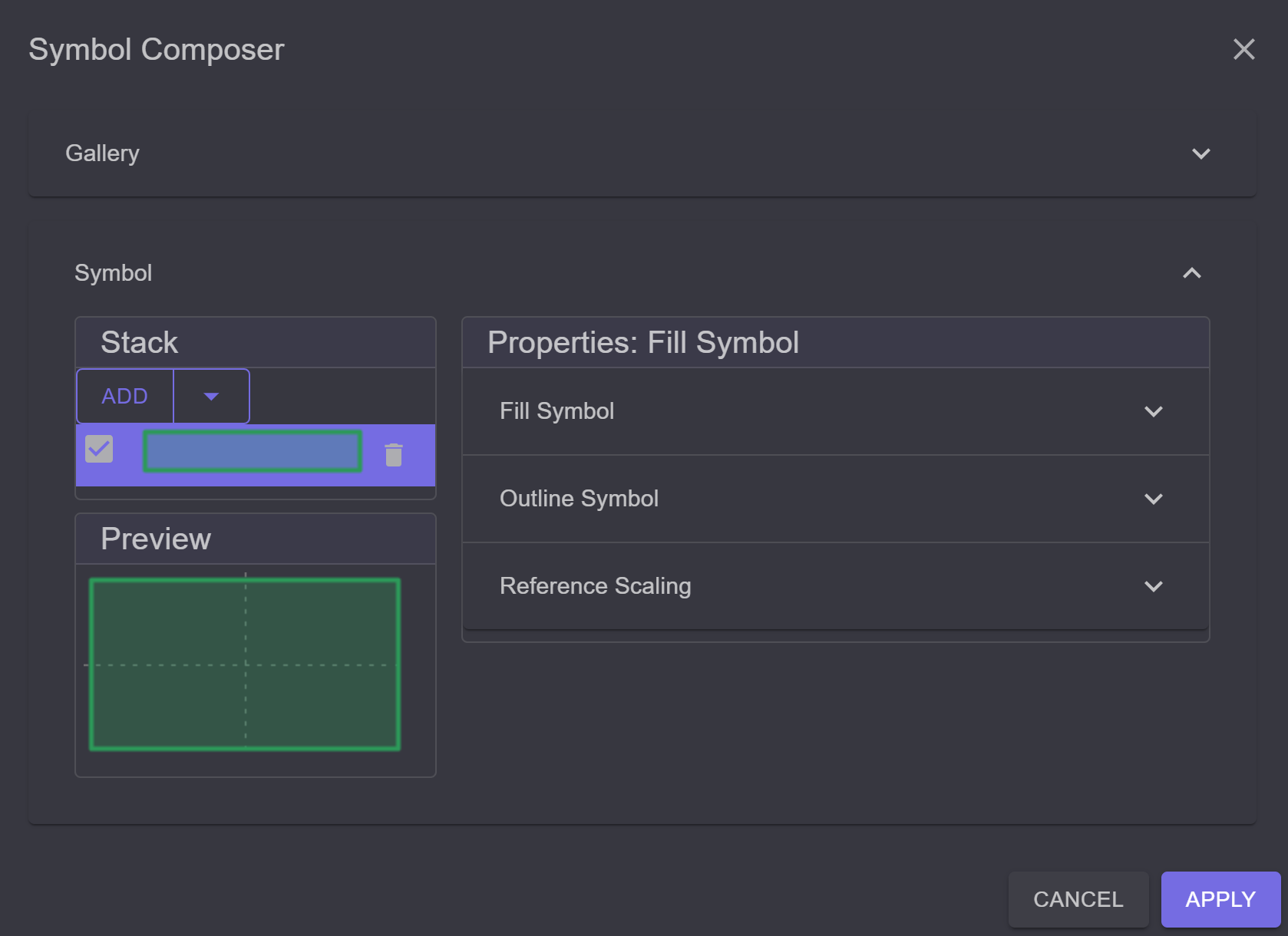

Der Symbol Composer gestaltet sich für alle Symbole ähnlich.

../../_images/symbology2.png

Links werden die Symbolebenen und die Vorschau angezeigt. Rechts können die Attribute wie Farbe, Linienstärke usw. für ein Symbol angegeben werden. Die Attribute werden in der Regel thematisch gruppiert. Durch einen Klick auf eine Kategorie können die Attribute bearbeite werden.

In der Kategorie Outline Symbol können die Eigenschaften der Umrandungslinie der Fläche bestimmt werden. Hier werden wieder die gängigsten Attribute angezeigt:

../../_images/symbology3.png

Manche Attribute können über Eingabefelder und Auswahllisten geändert werden, andere bieten einen oder mehrere Buttons an: Bei Color wird durch einen Klick auf die Farbe die Farbpalette geöffnet. Der Button Edit: Line Symbol öffnet den Symbol Composer für die Umrandungslinie. Möchte man keine Umrandungslinie, wird das Linien Symbol mit No Symbol entfernt.

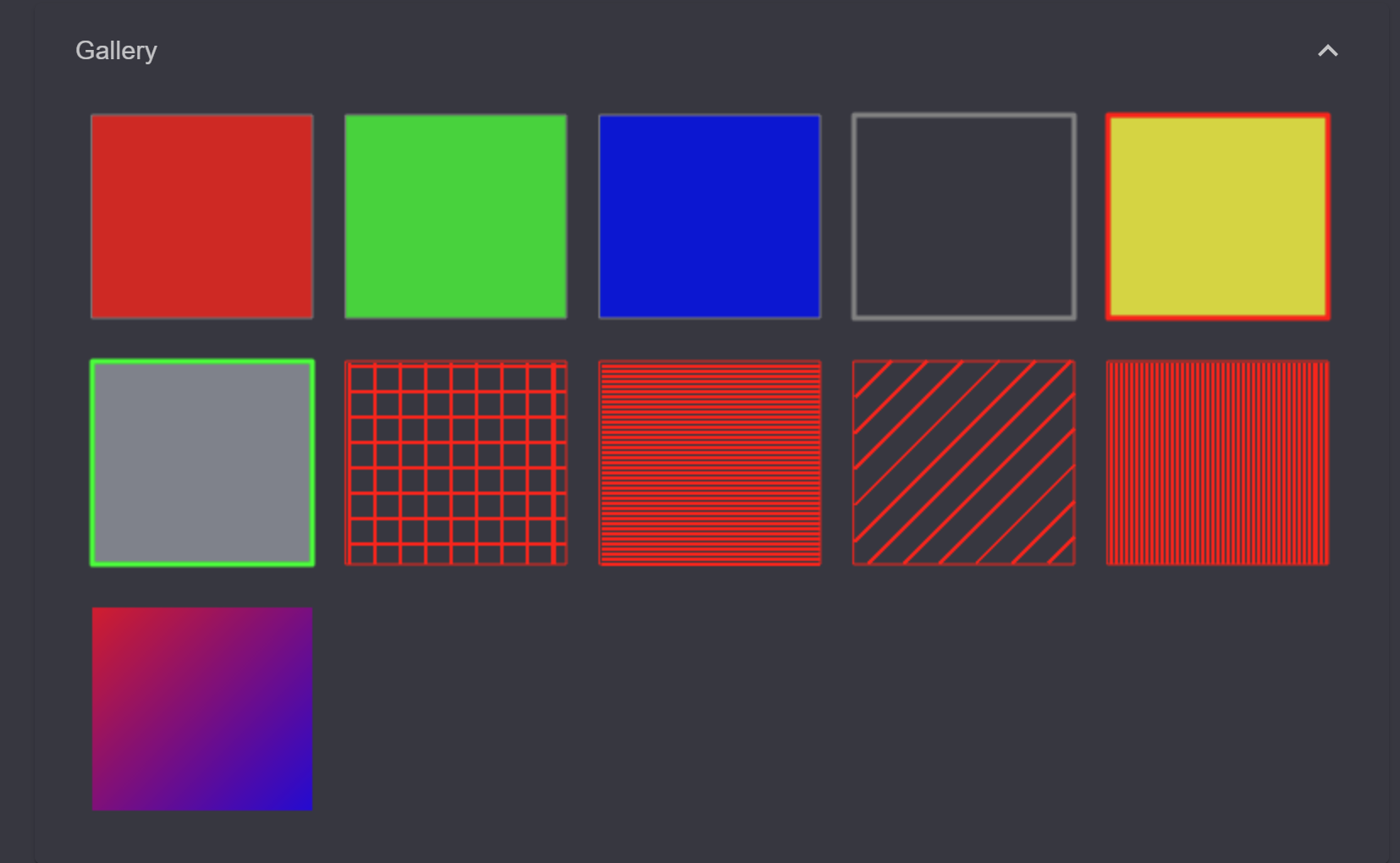

Im oberen Bereich den Symbol Composer befindet sich die Gallery. Öffnet man die Galerie durch einen einen Klick, werden vordefinierte Symbol für den aktuellen Geometrie Typ angezeigt:

../../_images/symbology4.png

Klick man auf eine Kachel, wird diese als neues Symbol übernommen. Möchte man das angezeigt Symbol nur in ein Stapel der Symbol übernehmen, muss man auf das + Symbol klicken, das erscheint, wenn man die Maus über die Kachel bewegt.

Bevor wir den Symbol Stapel (Symbol Stack) beschreiben, ändern wir die Farbe für die Fläche auf Orange und schließen den Dialog mit Apply.

Wurde der Symbol Composer über den TOC geöffnet, muss die Symbolmaske im TOC danach mit Done bestätigt werden. Danach wird die Karte mit dem geänderten Symbol neu gezeichnet.

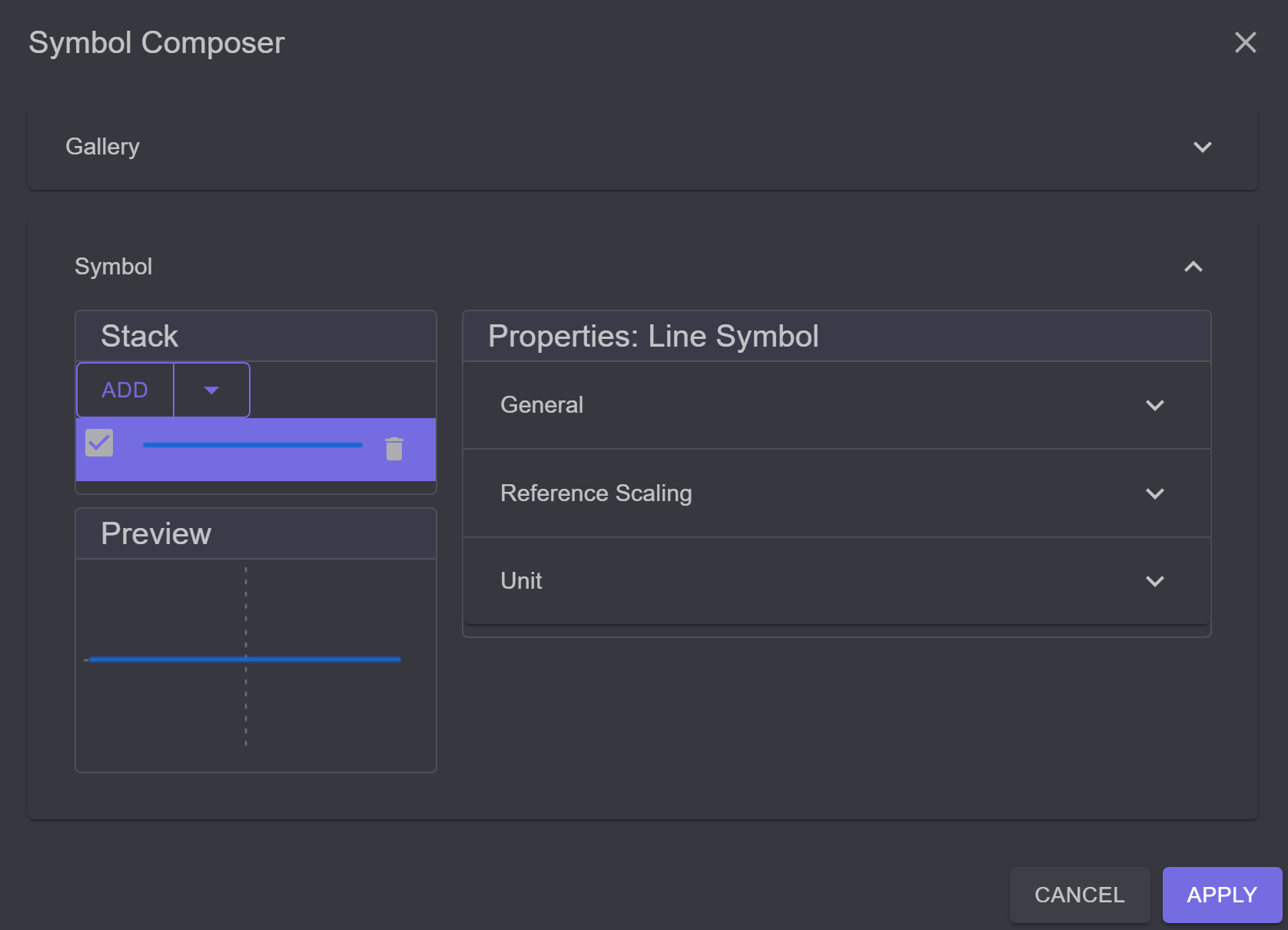

Beim Linensymbol für den Streets Layer kann gleich vorgegangen werden, um den Symbol Composer zu öffnen:

../../_images/symbology5.png

Ziel ist es eine gelbe Linie mit rotem Rand als Symbol zu erstellen. Der einfachste Weg ist hier die Gallery zu öffnen und Symbol auszuwählen. Zum Verständnis soll hier das Symbol ohne diese Abkürzung zu erstellen.

Eine Liniensymbol kann grundsätzlich immer nur eine Farbe aufweisen. Für Linien mit Umrandung gibt es kein Standardsymbol. Die Idee ist hier mehrere Symbol Ebenen zu zeichnen. Zuerst sollte ein Rote Linie gezeichnet werden, deren Breite der Breite des Symbols entspricht. Darüber kann man im zweiten Schritt eine dünnere gelbe Linie zeichnen.

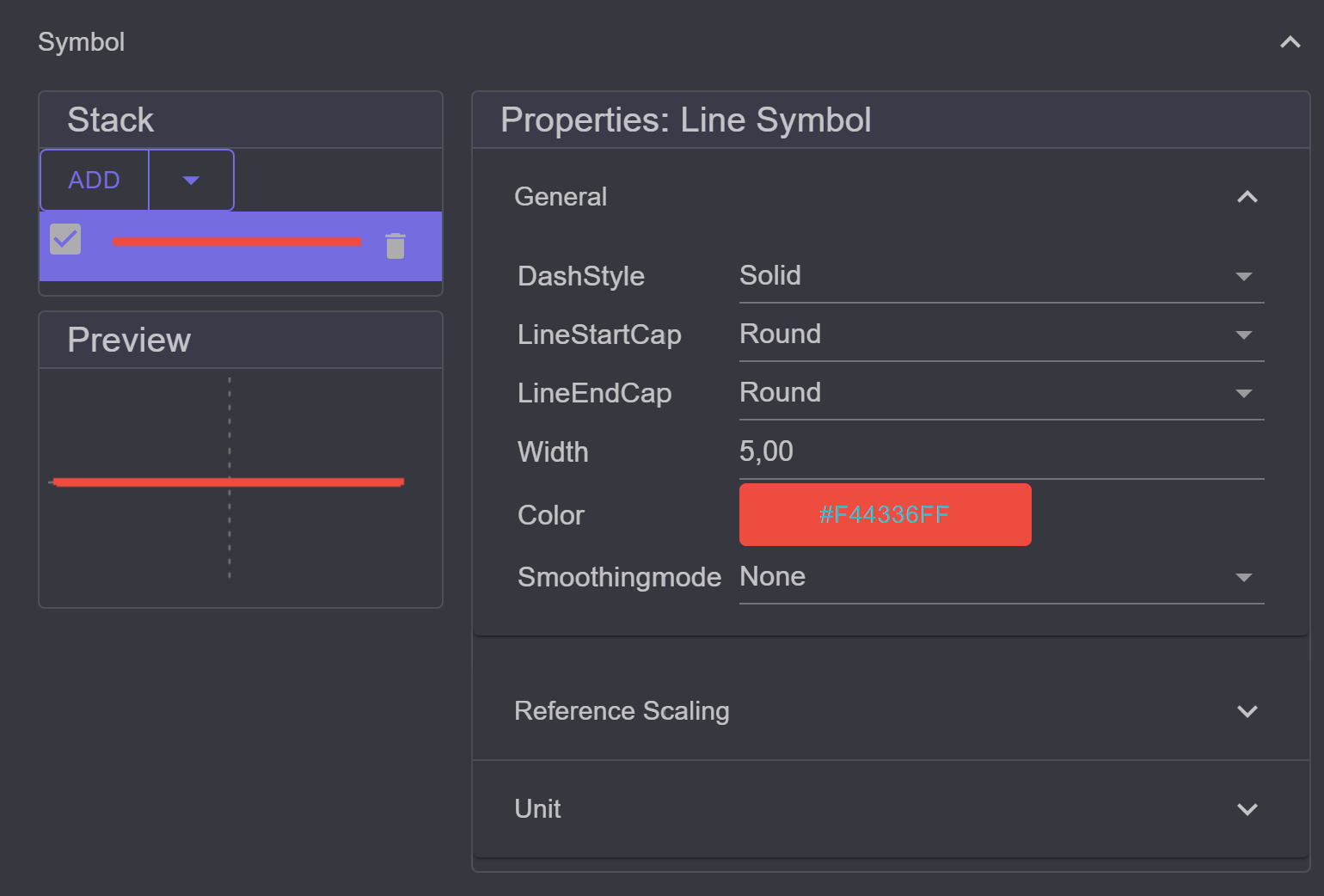

Dazu kann der Symbol Stack im Symbol Composer verwendet werden. Momentan gibt es eine Ebene. Über die Einstellung in General (rechts) kann die Farbe auf rot und die Liniestärke auf 5 gesetzt werden.

../../_images/symbology6.png

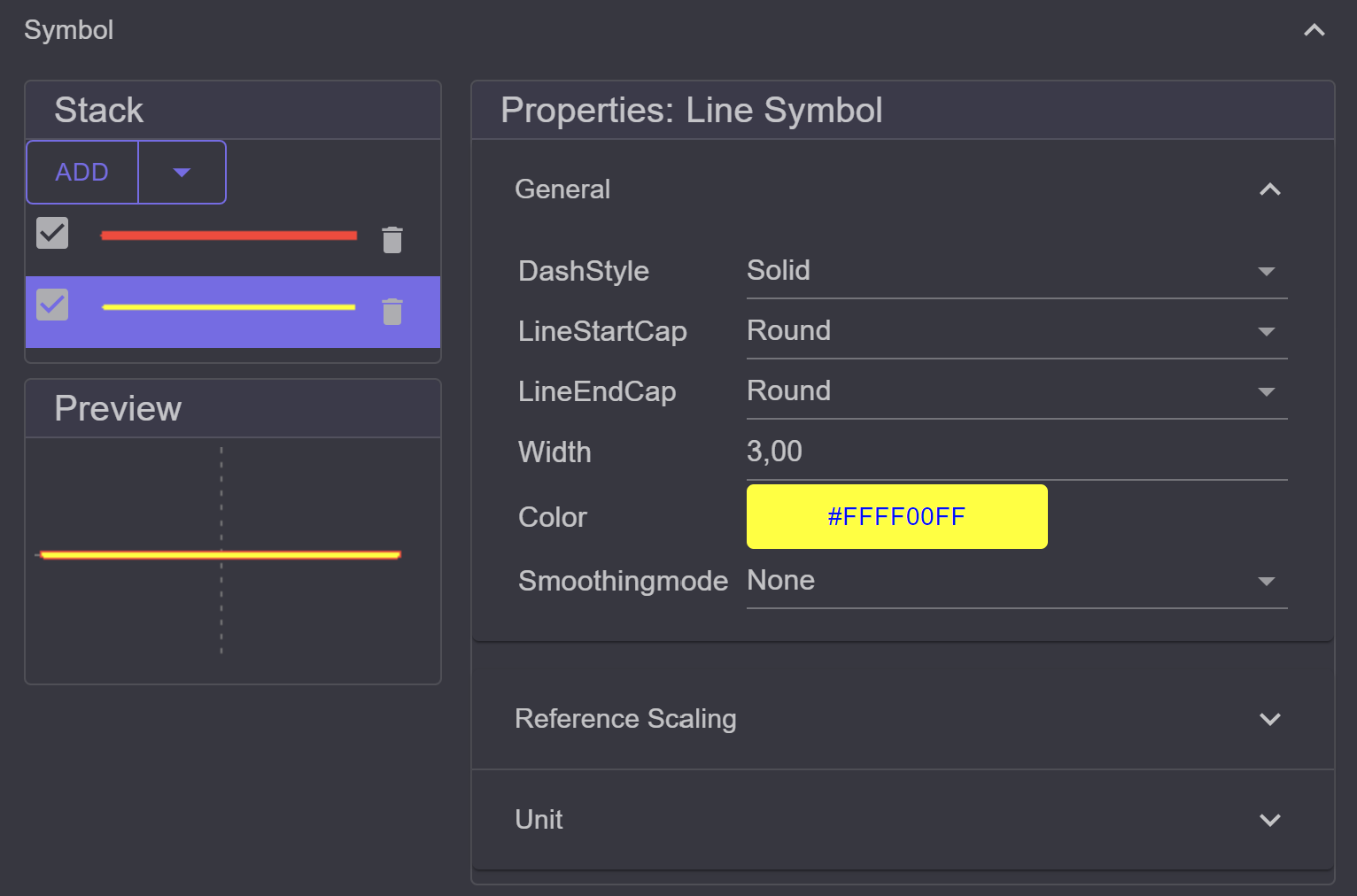

Im nächsten Schritt fügt man über das Add Menü im Stack Bereich eine neue Ebene vom Typ Simple Line Symbol hinzu. Im Stack erscheint eine neue Linie. Um die Eigenschaft einer Symbolebene zu bearbeiten muss sie durch Klick im Stack ausgewählt werden. Für die neue Linie stellt man jetzt als Farbe gelb und Linienstärke 3 ein:

../../_images/symbology7.png

Bemerkung

Die Zeichenreihenfolge von Symbol erfolgt im Stack von oben nach unten. Die erste (oberste) Ebene wird zuerst gezeichnet. Die Reihenfolge der Ebenen kann mittels ziehen mit der linke Maustaste geändert werden.

Einzelne Symbolebenen können über das Papierkorb Symbol wieder gelöst werden.

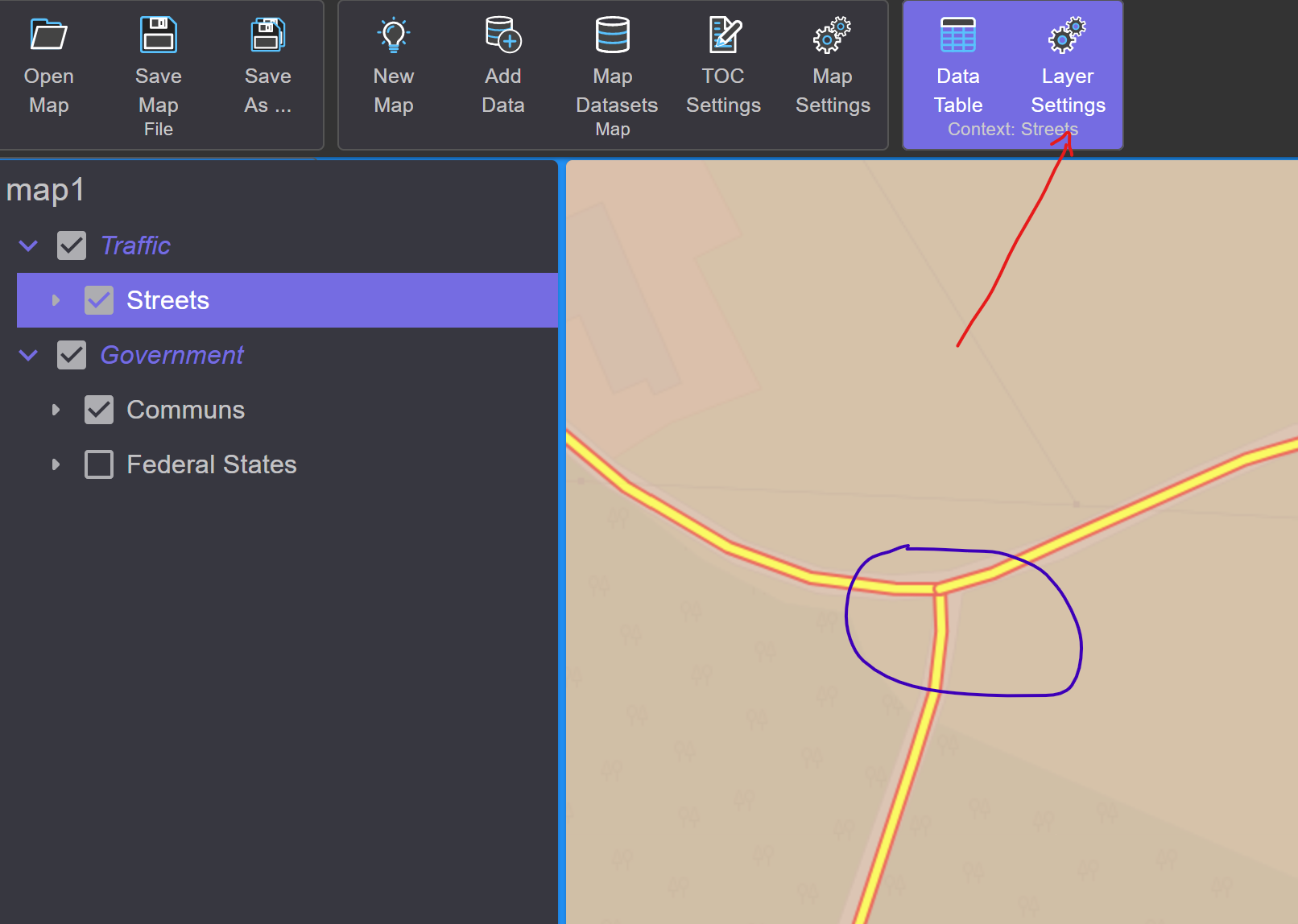

Wir können den Dialog jetzt mit Apply schließen. Ist danach die die Symbol Maske mit TOC geöffnet kann diese mit Done bestätigt werden. Die Symboldarstellung in der Karte sollte jetzt wie folgt aussehen:

../../_images/symbology8.png

Im Kreuzungsbereich der Straße erkennt man, dass die Darstellung noch nicht ganz perfekt ist. Der Grund ist, das die einzelnen Objekte hintereinander gezeichnet werden. Jedes Objekt wird einzeln betrachtet und beide Symbol Ebenen pro Objekt gezeichnet.

Das Verhalten kann über die Eigenschaften des Renderers verändert werden. Ein Renderer bestimmt, welche Methoden beim Zeichnen von Objekten angewendet werden. Um die Eigenschaften des Renderers zu ändern. Muss der Layer im TOC ausgewählt werden. In der Werkzeugleiste erscheinen farblich hervorgehoben Werkzeuge, die sich auf den ausgewählten Layer beziehen (siehe Abbildung oben).

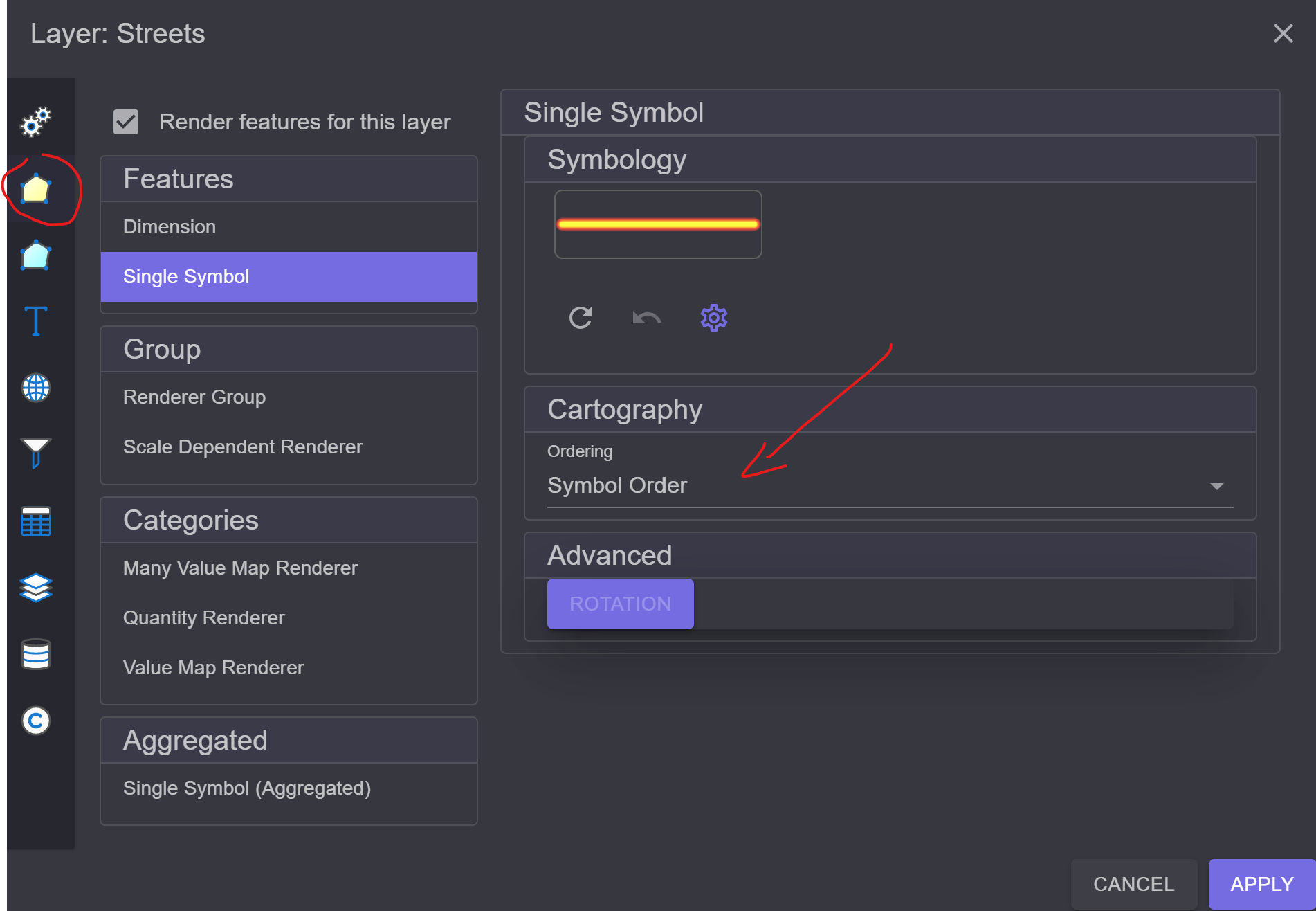

Die Render Eigenschaften findet man unter dem Werkzeug Layer Settings. Im Layer Settings Dialog muss links zu Feature Renderer gewechselt werden:

../../_images/symbology9.png

Es gibt unterschiedliche Renderer Typen, für diese Anforderung ist Single Symbol ausgewählt. Das kann erst einmal so belassen werden. Single Symbol bedeutet, dass das gleiche Symbol (das aus mehreren Ebenen bestehen kann) für alle Objekte aus dem Layer verwendet werden soll.

Wichtig hier ist die Eigenschaft Cartography/Ordering. Die Eigenschaft bestimmt, wie die einzelnen Symbolebenen gezeichnet werden:

  • Simple: Jedes Objekt wird einzeln betrachtet und gezeichnet. Dabei werden immer gleich alle Symbolebenen gezeichnet.

  • Symbol Order: Die Objekte werden pro Symbol Ebene gezeichnet. Zuerst werden werden alle Objekte nur mit der ersten Symbol Ebene gezeichnet. Danach werden wieder alle Objekte mit der zweiten Symbol Ebene gezeichnet, usw.

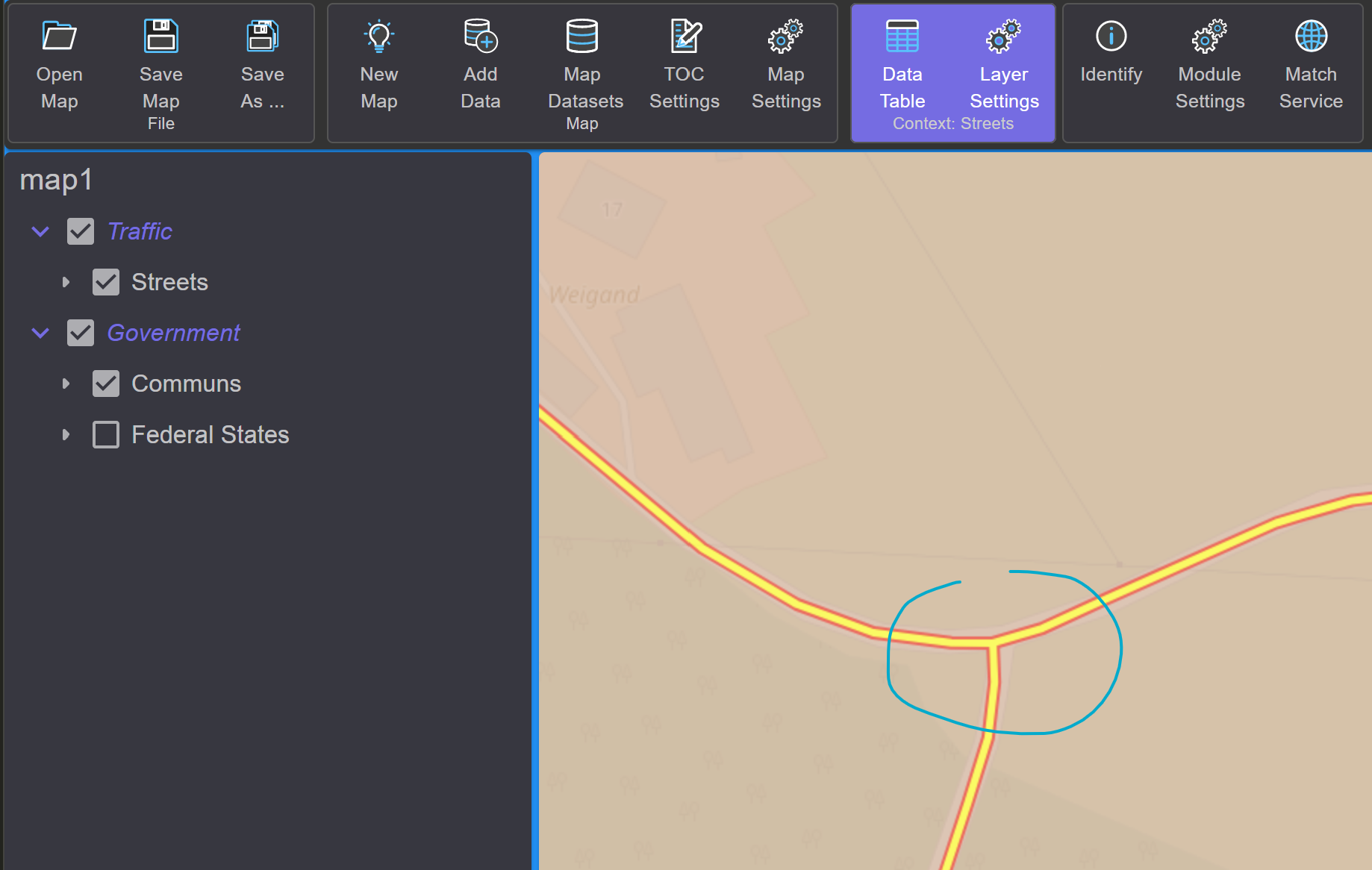

Wählt man Symbol Order und bestätigt den Dialog mit Apply sieht das Ergebnis wie folgt aus:

../../_images/symbology10.png

Bemerkung

Die Symbolik eines Layers kann auch üben den Layer Settings Dialog geändert. Im Abschnitt Feature Renderer werden je nach Renderer die Symbole angezeigt. Hier können entweder, wie in der Symbolmaske des TOC, die wichtigsten Symboleigenschaften eingestellt oder der Symbol Composer geöffnet werden.
