Maßstabsgrenzen

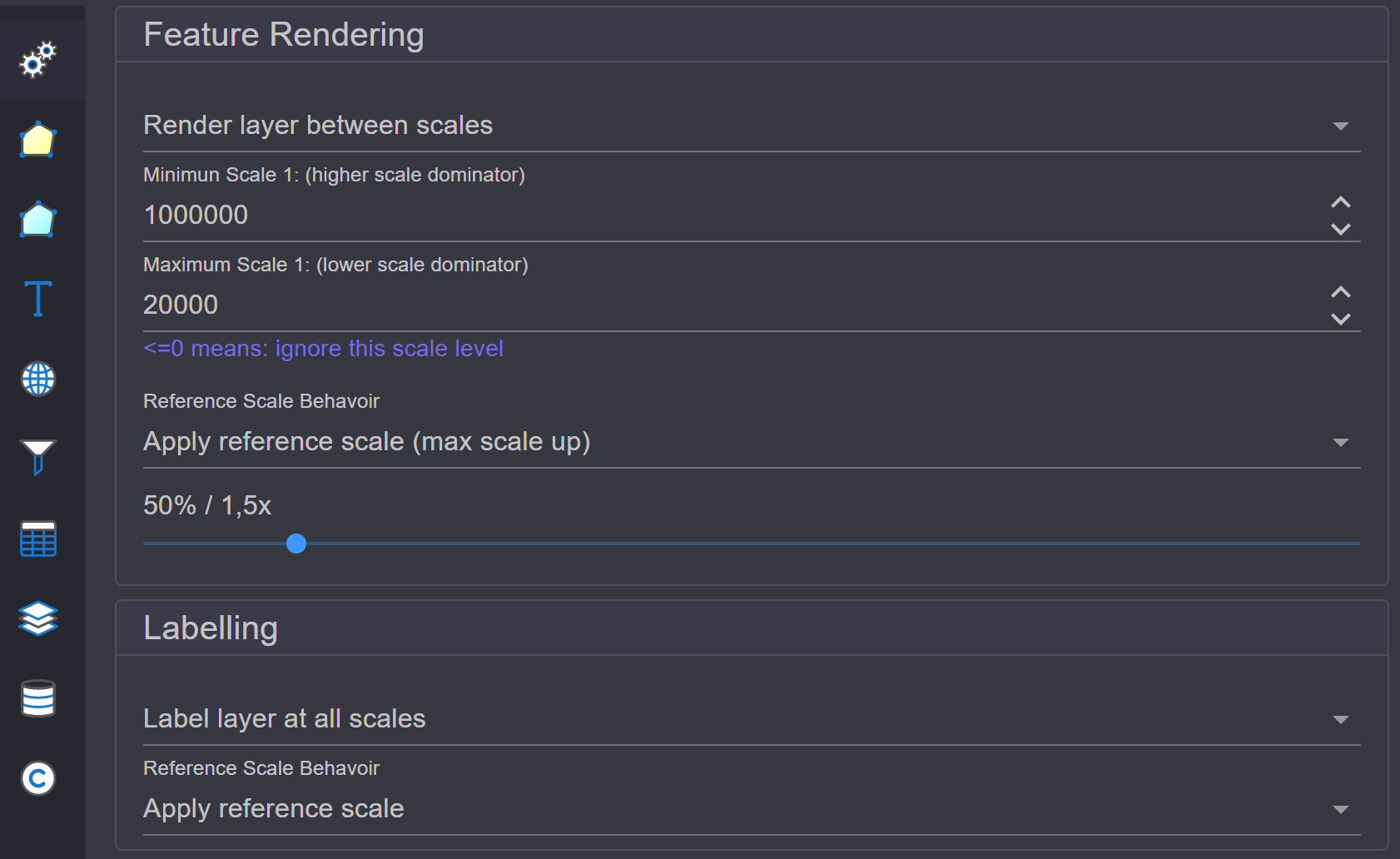

Sehr häufig ist es notwendig, Layer oder Beschriftungen nur innerhalb gewisser Maßstabsgrenzen anzuzeigen. Das lässt sich über den Layer Settings Dialog im Bereich Map / Display einstellen:

../../_images/scales1.png

Hier wird ein Layer nur zwischen 1:20.000 und 1:1.000.000 dargestellt.

Bemerkung

Die Maßstabsgrenzen lassen sich ebenso für die Beschriftung wählen, wobei als erstes immer der Darstellungs-Maßstabsbereich überprüft wird. Das heißt, wenn ein Layer aufgrund der Maßstabsgrenzen nicht dargestellt wird, wird er auch nicht beschriftet.

Weiterhin kann hier eingestellt werden, ob für die Symbole der Referenzmaßstab berücksichtigt wird.

Bemerkung

Der Referenzmaßstab wurde bei den Eigenschaften der Karte festgelegt. Wird er auf einen Layer angewendet, bedeutet das, dass das Symbol für diesen Maßstab die eingestellte Größe hat. Zoomt man weiter in die Karte, wird das Symbol größer und umgekehrt.

  • Apply reference scale: Der Referenzmaßstab wird für die Symbolik dieses Layers angewendet.

  • Do not apply reference scale: Der Referenzmaßstab wird nicht angewendet. Die Symbolik bleibt für jeden Maßstab unverändert.

  • Apply reference scale (max scale up): Der Referenzmaßstab wird angewendet, allerdings können die Symbole nicht beliebig groß skaliert werden. Über den Schieberegler kann beispielsweise definiert werden, dass ein Symbol nur auf die doppelte Größe vergrößert werden kann.

Bemerkung

Alle diese Einstellungen funktionieren gleich für Texte.
