Zeichenreihenfolge/TOC

Die Zeichenreihenfolge der einzelnen Layer ist im Inhaltsverzeichnis (Table of Contents, kurz TOC) ersichtlich. Der am weitesten unten stehende Layer wird zuerst gezeichnet. Die Reihenfolge ist also von unten nach oben.

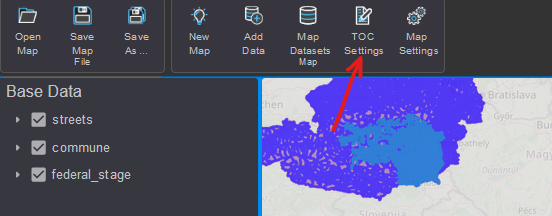

Um die Reihenfolge zu ändern, klickt man auf den Button TOC Settings in der Werkzeugleiste:

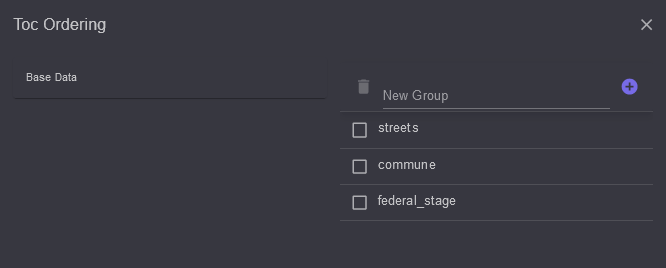

Damit öffnet sich folgender Dialog:

Links wird der Gruppen Bereich angezeigt (hier: derzeit nur die Karte mit dem Namen Base Data). Rechts die Layer in der entsprechenden Reihenfolge.

Zeichenreihenfolge ändern

Möchte man die Reihenfolge ändern, zieht man einen Layer aus der rechten Liste mit gedrückter Maustaste und lässt die Maustaste an der gewünschten Stelle wieder los.

Layer aus der Karte entfernen

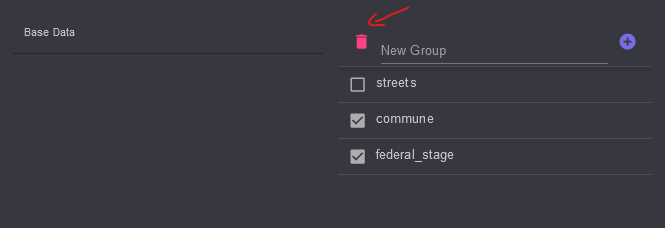

Das Entfernen von Layern erfolgt ebenfalls über diesen Dialog. Dazu müssen die Layer (rechter Bereich) zuerst über die Checkbox ausgewählt werden. Danach klickt man oben auf das Papierkorb Symbol. Auf diese Weise können mehrere Layer gleichzeitig gelöscht werden:

Layer Gruppieren

Layer können eine Gruppe zugeordnet werden. Das kann dabei helfen, Layer logisch zusammen zu fassen. Gruppen-Layer können auch bestimmte Eigenschaften haben, die alle Layer innerhalb die Gruppe betreffen (z.B. Maßstabsgrenzen, Sichtbarkeit).

Um eine neue Gruppe anzulegen, gibt man im Feld New Group den Namen der Gruppe ein und klickt danach auf das + Symbol:

Der neu Gruppen-Layer wird jetzt links im Gruppen Bereich angezeigt. Da sich die Gruppe in der aktuellen Ebene befindet (direkt unter der Karte) erscheint sie auch auf der rechten Seite auf.

Bemerkung

Zur bessern Unterscheidung werden Gruppen farblich unterschiedlich dargestellt.

Durch Klicken auf der linken Seite kann man die aktuelle Eltern Gruppe auswählen. Klickt man auf die neue Gruppe, werden rechts keine Layer angezeigt, weil die Gruppe noch leer ist. Um das zu Ändern, wechselt man eine Ebene höher (Klick im linken Bereich).

Sind auf der rechten Seite die gewünschten Layer angezeigt, kann man sie mit gedrückter Maustaste auf die neue Gruppe im linken Bereich ziehen. Der Layer verschwindet damit aus der aktellen Ebene. Klickt man rechts wieder auf die Gruppe sollte sich der Layer darin befinden.

Mehrere Layer können auch gleichzeitig in eine Gruppe verschoben werden. Dazu die Layer zuerst Rechts mit der Checkbox auswählen. Dann einen ausgewählten Layer nach links in die gewünschte Gruppe ziehen.

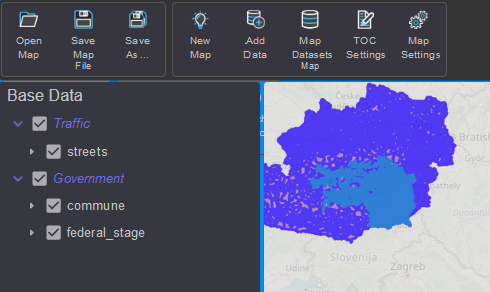

Ist man mit der Gruppierung und Festlegung der Reihenfolge fertig kann der Dialog geschlossen werden (x Symbol). Im TOC sollten die Änderungen sofort sichtbar werden:

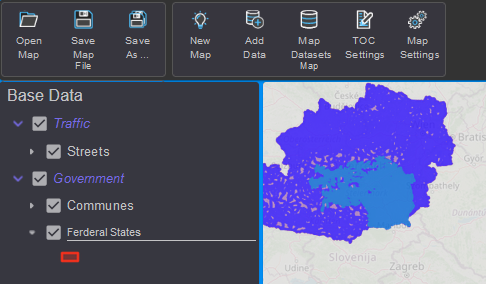

Abschließend können noch die angezeigten Namen der Layer geändert werden. Dazu reicht es, im TOC mit einem Doppelklick auf den Text zu klicken. Nach Eingabe des neuen Namens kann die Eingabe mit Enter bestätigt werden:

Bemerkung

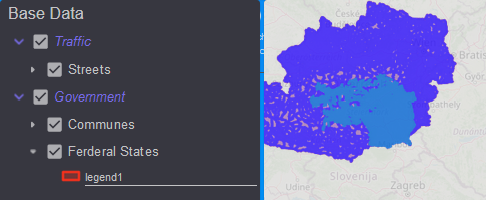

Sollten die Symbole der Legende ein Label bekommen, kann das auf die gleiche Weise durch Doppelklick auf den Bereich rechts neben dem Symbol erfolgen:
